CATÁLOGO · RESIDENCIAL

Casa compacta, programa completo.

Residência térrea modular com dois dormitórios, sendo uma suíte, área social integrada e implantação compacta de 6,00 × 9,00 m.

Residencial Moradia, apoio, locação e rural/urbana Plug & Play 54 m²
CASA M69 2Q · 6,00 × 9,00 M · ATÉ 4 MORADORES
54m² de área
bruta aproximada
2Dormitórios
sendo 1 suíte
2Banheiros
1Pavimento
4Módulos
2×M63 F4 + 2×M33 AL1
4Moradores
capacidade sugerida
O PROJETO

Uma casa compacta
com programa completo.

A Casa M69 2Q combina quatro módulos estruturais em uma planta longitudinal e objetiva. A proposta concentra os dormitórios e banheiros em uma faixa, enquanto sala e cozinha formam o núcleo de convivência.

O resultado é uma residência adequada para uso permanente, moradia de apoio, empreendimentos de locação ou implantação em áreas rurais e urbanas.

PROGRAMA DE AMBIENTES
  • Sala de TV integrada à área de jantar
  • Cozinha linear com bancada de refeições
  • Suíte para casal com banheiro privativo
  • Quarto secundário configurado com duas camas individuais
  • Banheiro social
  • Área de serviço com saída posterior e tanque de lavar roupas

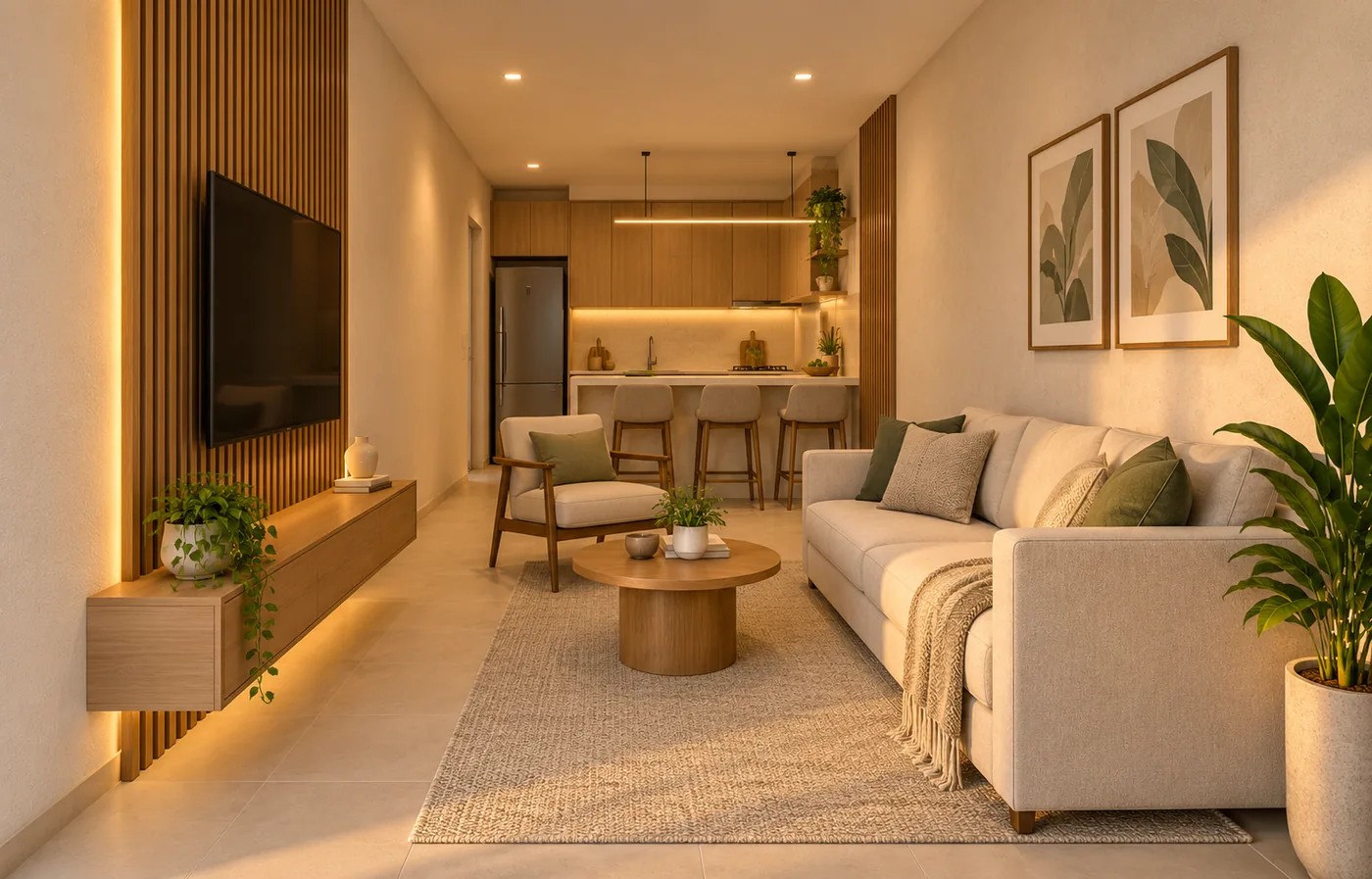

Sala de estar integrada da Casa M69 2Q, com sofá linear, poltrona e painel de TV ripado.
SISTEMA MODULAR

Composição estrutural do conjunto.

A modulação organiza fabricação, transporte e montagem sem impedir a leitura arquitetônica de uma residência única.

2 × M63 F4Corpos principais de 3,00 × 6,00 m
2 × M33 AL1Complementos de 3,00 × 3,00 m
Conjunto resultanteMalha aproximada de 6,00 × 9,00 m
Área bruta aproximada54 m²
Capacidade sugeridaAté 4 moradores

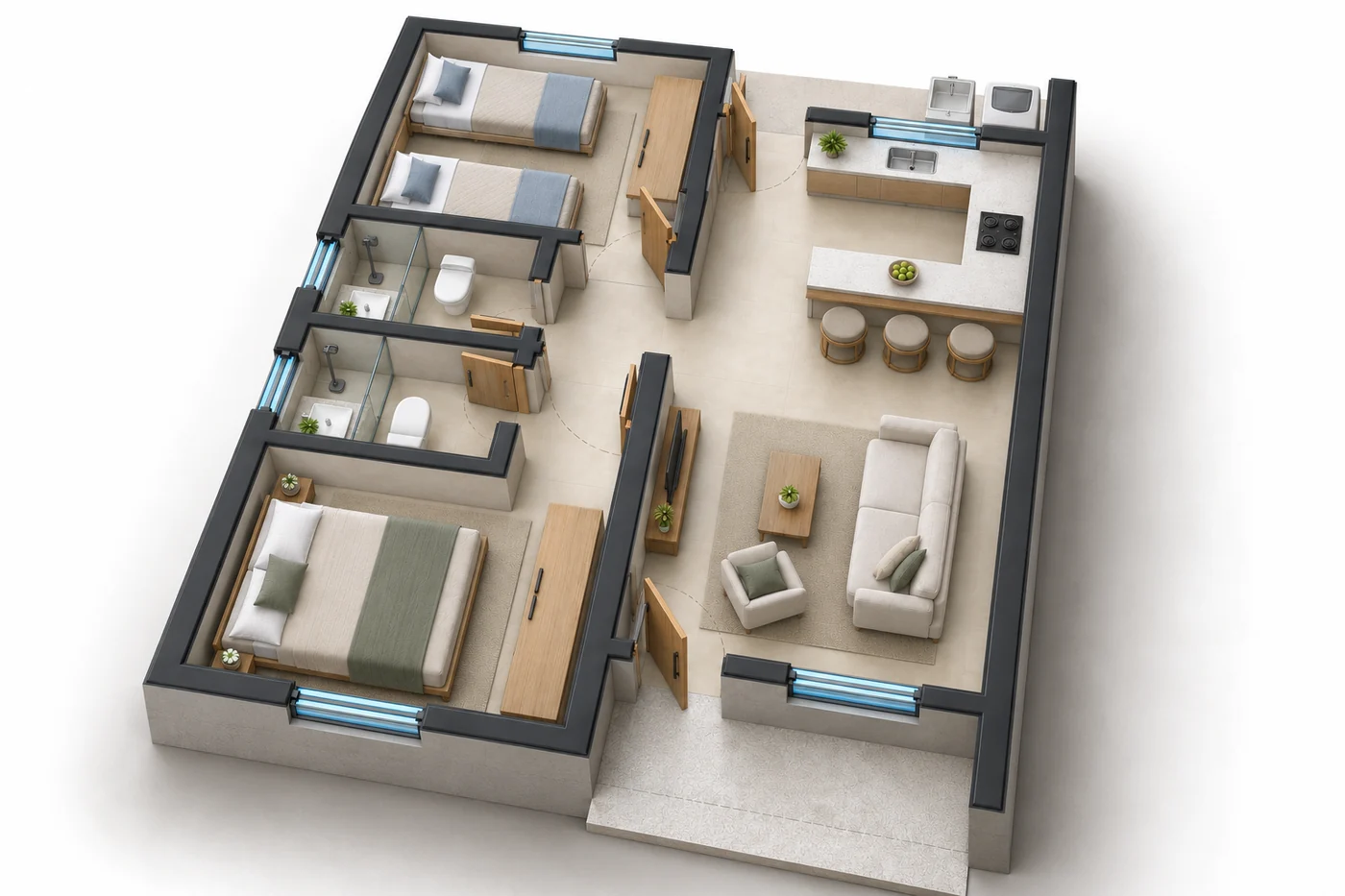

Vista isométrica do conjunto montado da Casa M69 2Q, com dormitórios, banheiros e área social integrada.
Vista isométrica do conjunto montado
Projeto executivo As ligações entre módulos, reforços de vãos e interfaces de instalações devem ser definidos no projeto executivo.
ORGANIZAÇÃO INTERNA

Planta humanizada.

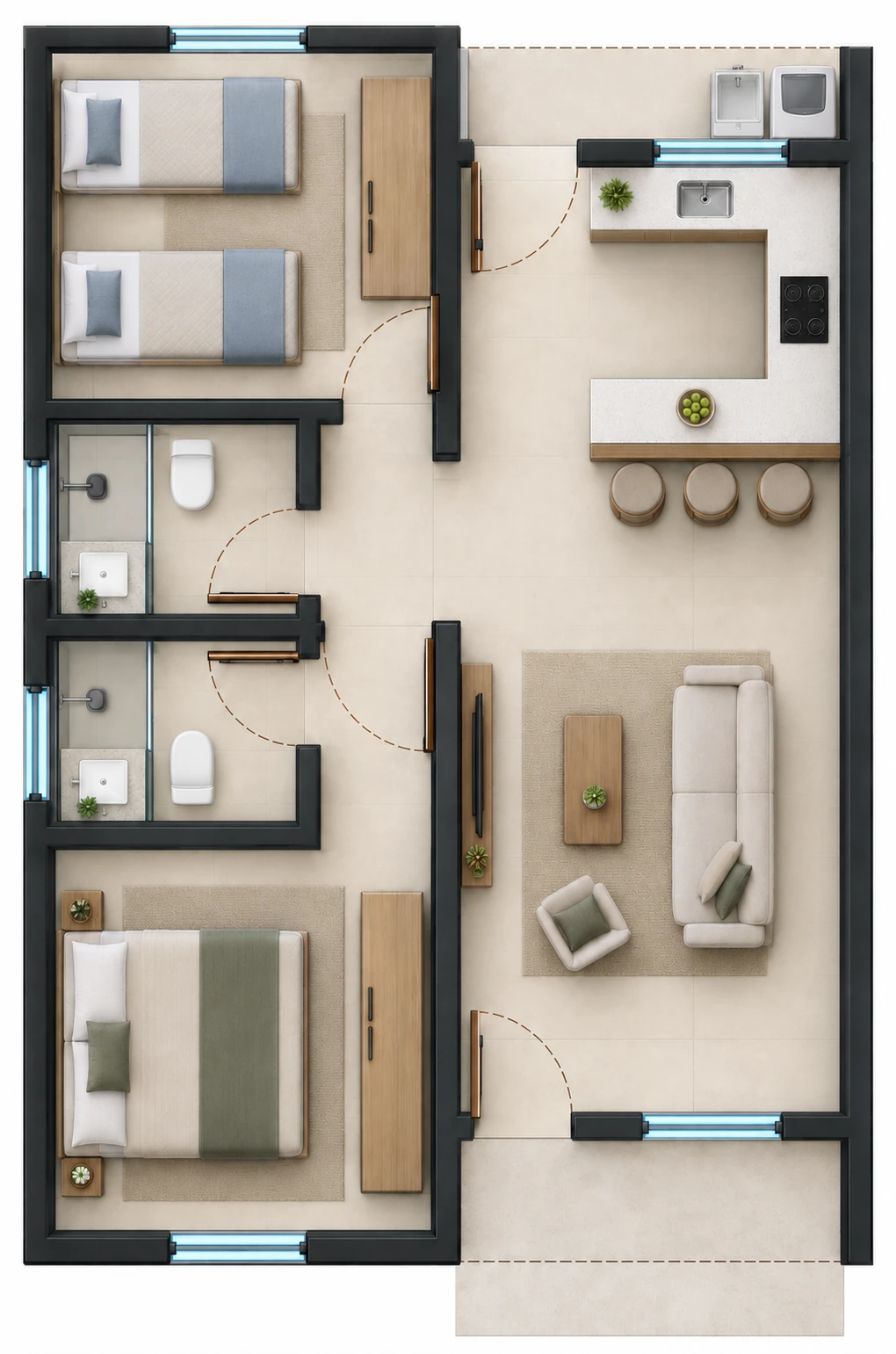

Planta humanizada da Casa M69 2Q vista de cima, com distribuição de ambientes e mobiliário em malha de 6,00 × 9,00 m.
Estudo humanizado de distribuição dos ambientes e mobiliário
Da intenção ao executivo A planta humanizada comunica a intenção espacial e a escala de uso. Para fabricação, deve ser convertida em projeto executivo com eixos, espessuras finais, detalhes de união, paginação de placas, pontos hidráulicos e elétricos e compatibilização completa.
ARQUITETURA

Fachadas contemporâneas.

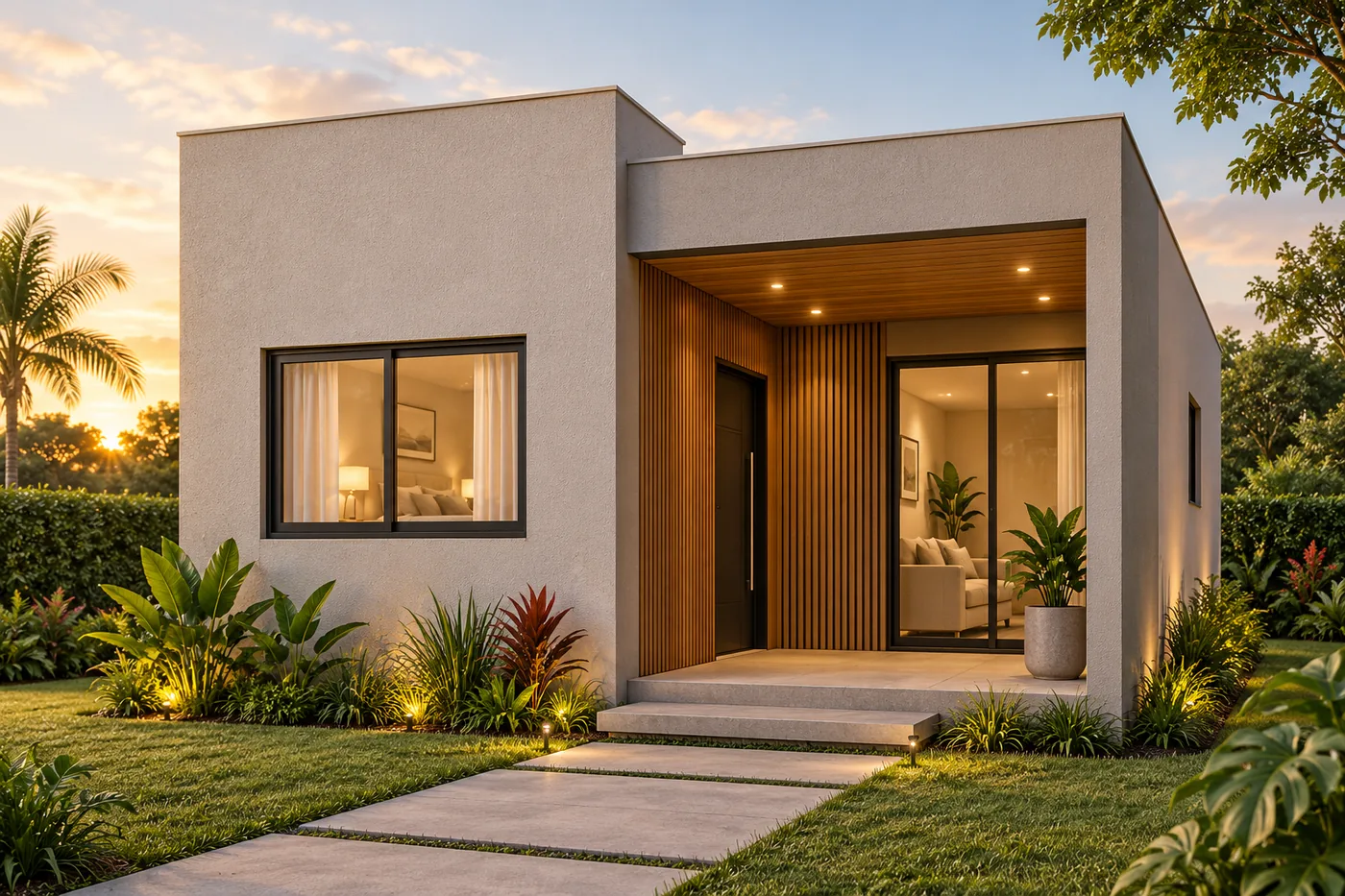

Vista frontal em perspectiva da Casa M69 2Q, com platibanda, textura mineral clara e madeira ripada.
Vista frontal em perspectiva
Ângulo esquerdo da Casa M69 2Q evidenciando a volumetria em platibandas de alturas diferentes.
Ângulo esquerdo

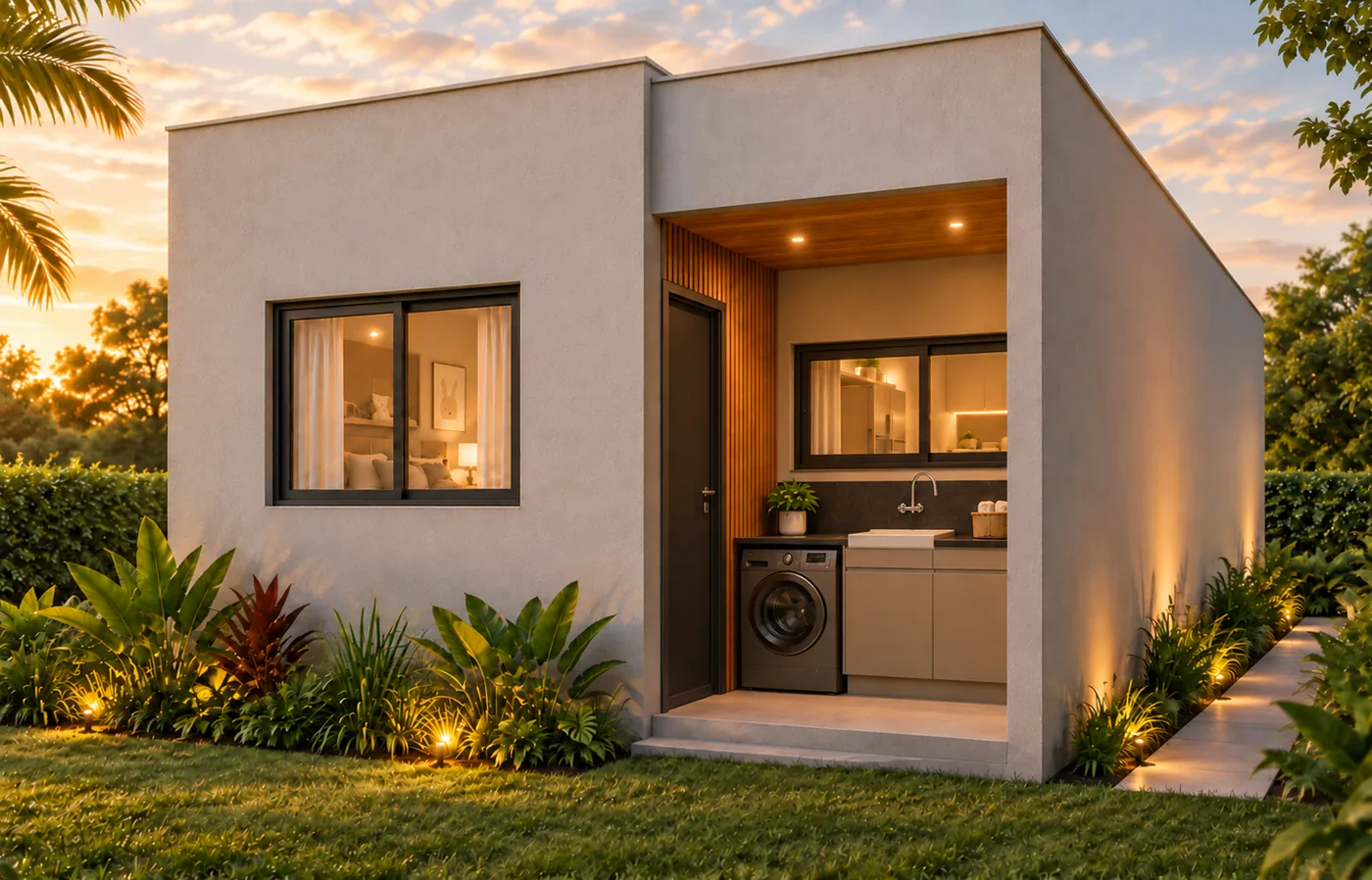

Vista posterior da Casa M69 2Q com acesso de serviço, tanque externo e área de lavanderia.
Vista posterior — acesso de serviço e tanque externo

A volumetria trabalha platibandas em alturas diferentes, textura mineral clara, madeira ripada e esquadrias grafite. A estrutura modular permanece oculta, reforçando a percepção de arquitetura residencial contemporânea.

INTERIORES

Sala integrada.

Sala da Casa M69 2Q em direção à cozinha, com sofá linear, poltrona e painel de TV.
Vista da sala em direção à cozinha

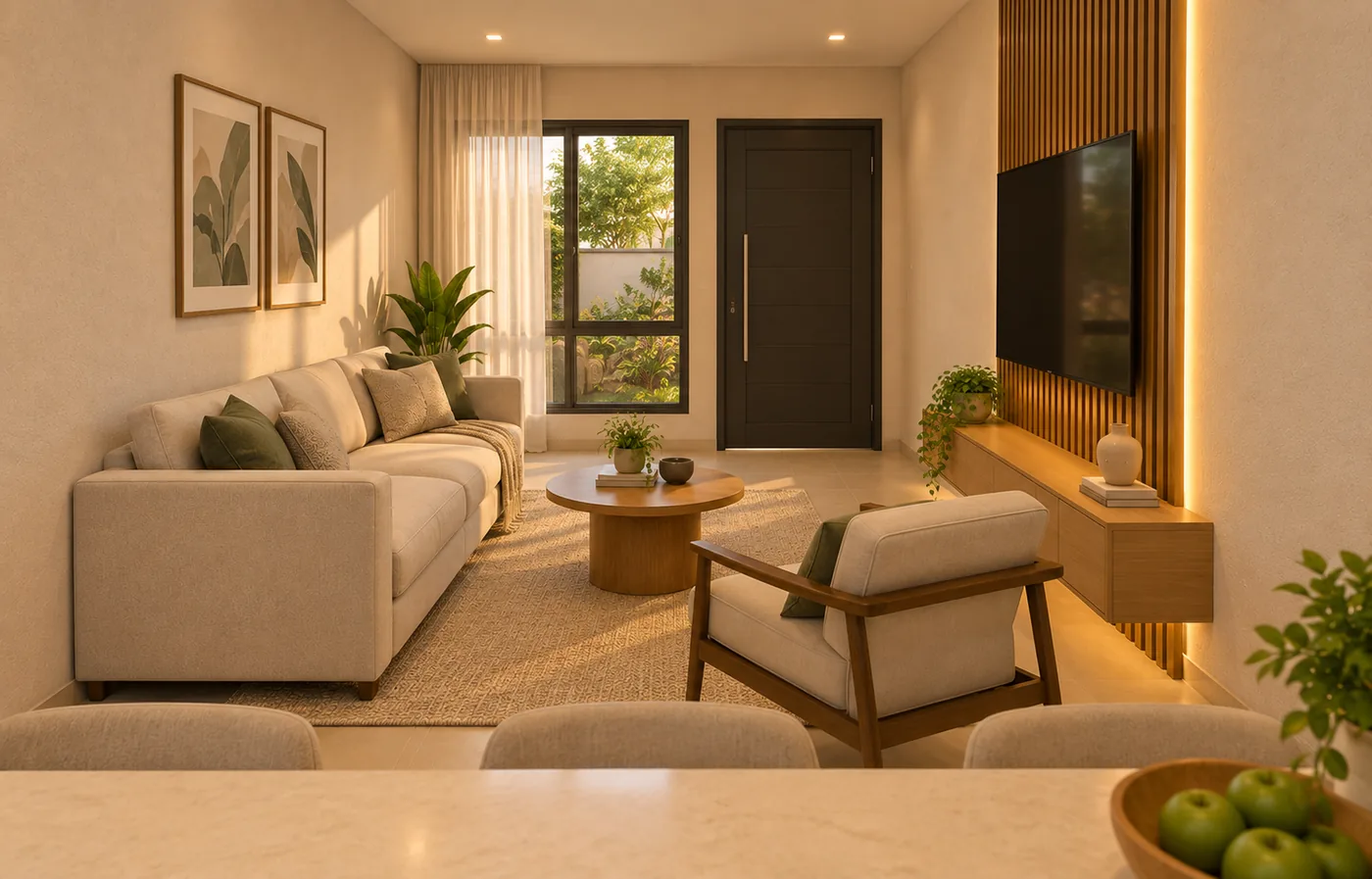

Vista da cozinha em direção à fachada da Casa M69 2Q, com bancada de refeições e área social contínua.
Vista da cozinha em direção à fachada

Os dois ângulos demonstram a continuidade da área social: sofá linear, poltrona, painel de TV, bancada de refeições e cozinha permanecem conectados sem comprometer a circulação. A paleta clara e a marcenaria em madeira ampliam a percepção de conforto sem alterar a escala compacta.

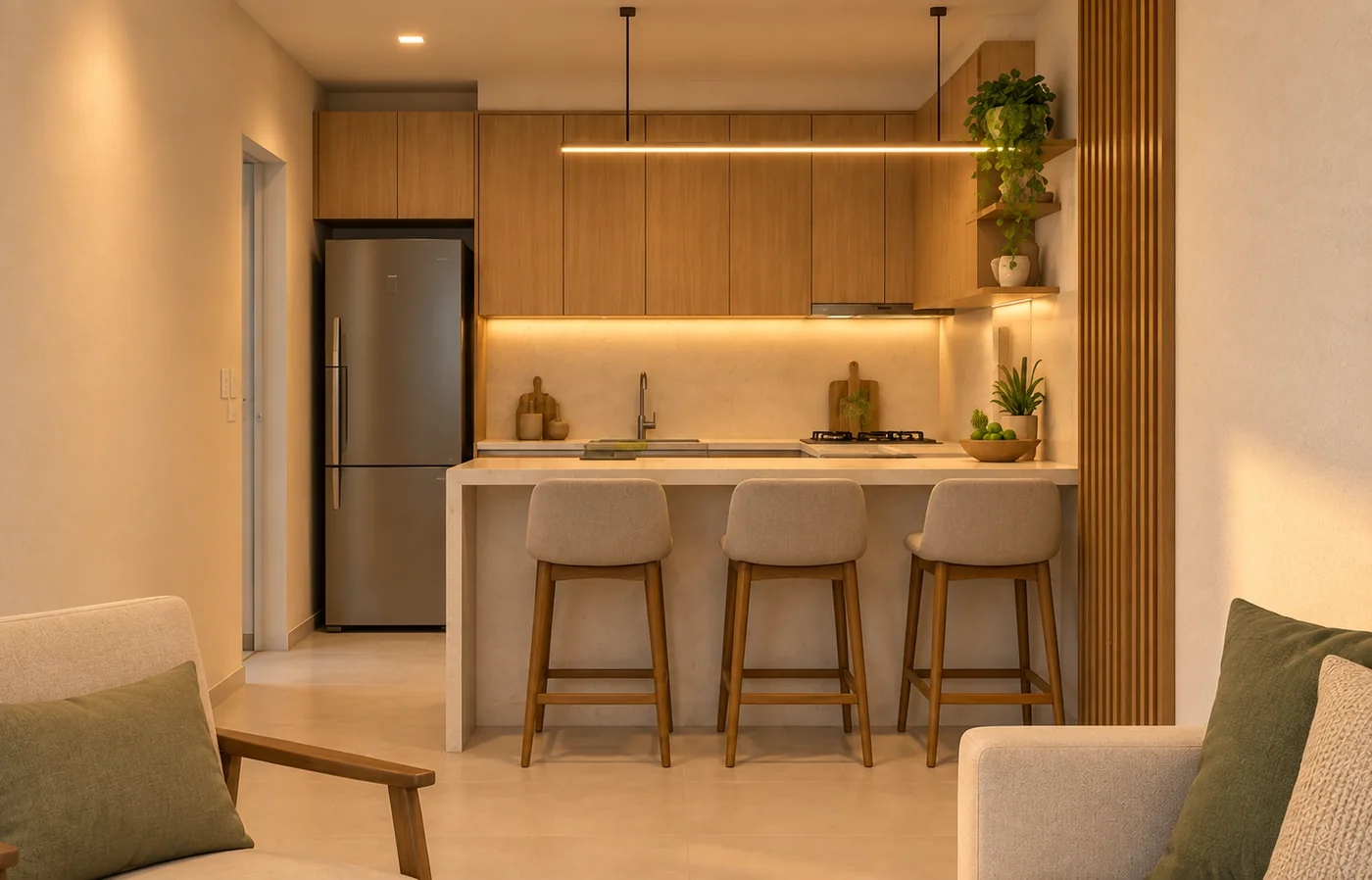

Cozinha linear da Casa M69 2Q com bancada de apoio e refeições, marcenaria e cooktop.
INTERIORES

Cozinha e área
de refeições.

A cozinha concentra equipamentos e pontos hidráulicos em uma faixa racional. A bancada funciona como apoio de preparo e refeições rápidas, enquanto a saída posterior conecta diretamente a área de serviço.

  • Marcenaria superior e inferior
  • Bancada com cuba, cooktop e espaço para eletrodomésticos
  • Iluminação de tarefa sob os armários
  • Materiais de fácil limpeza e manutenção
  • Integração visual com sala e jantar
INTERIORES

Dormitórios.

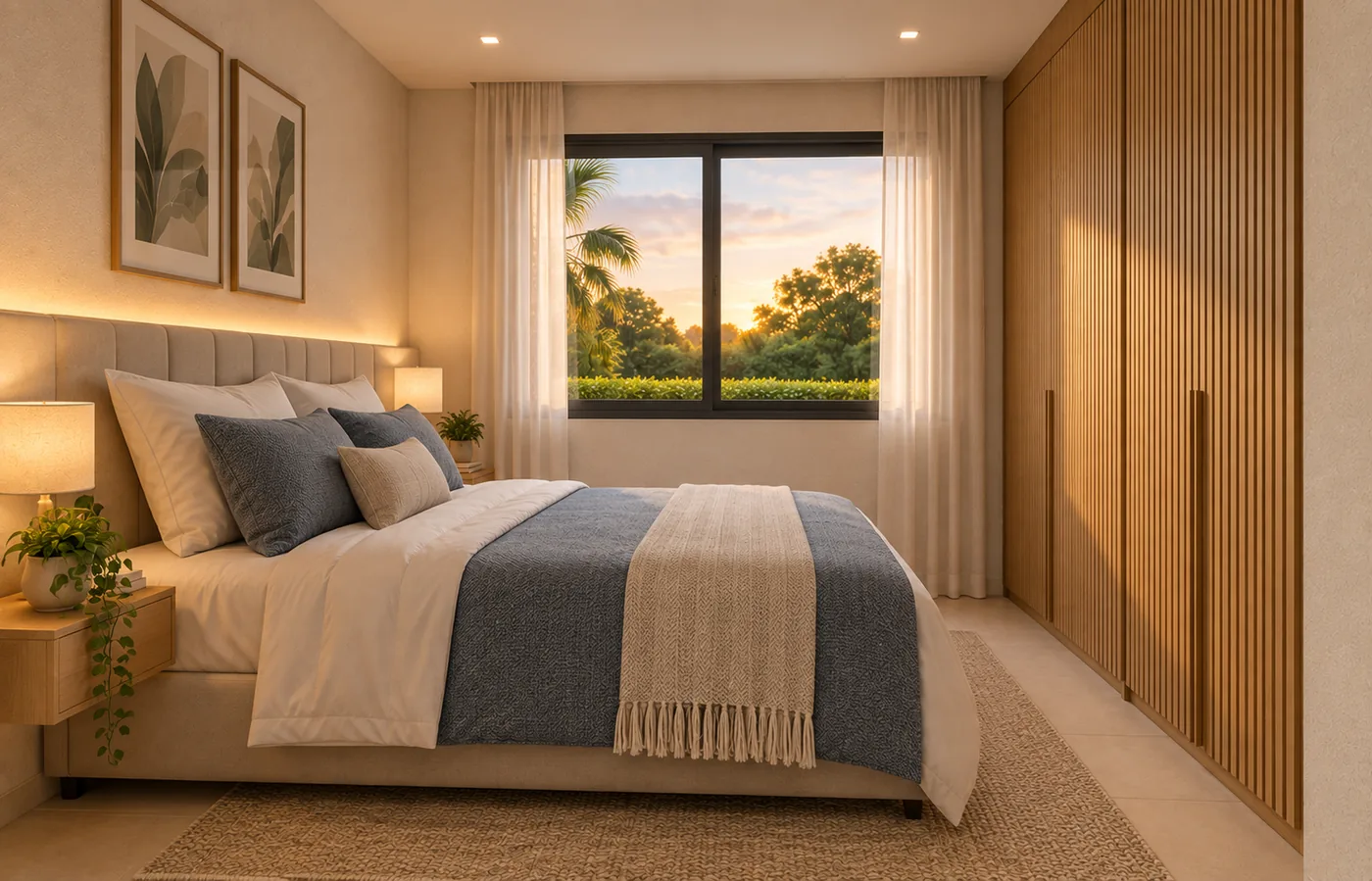

Suíte de casal da Casa M69 2Q, com cama de casal, criados-mudos e armário planejado.
Suíte do casal

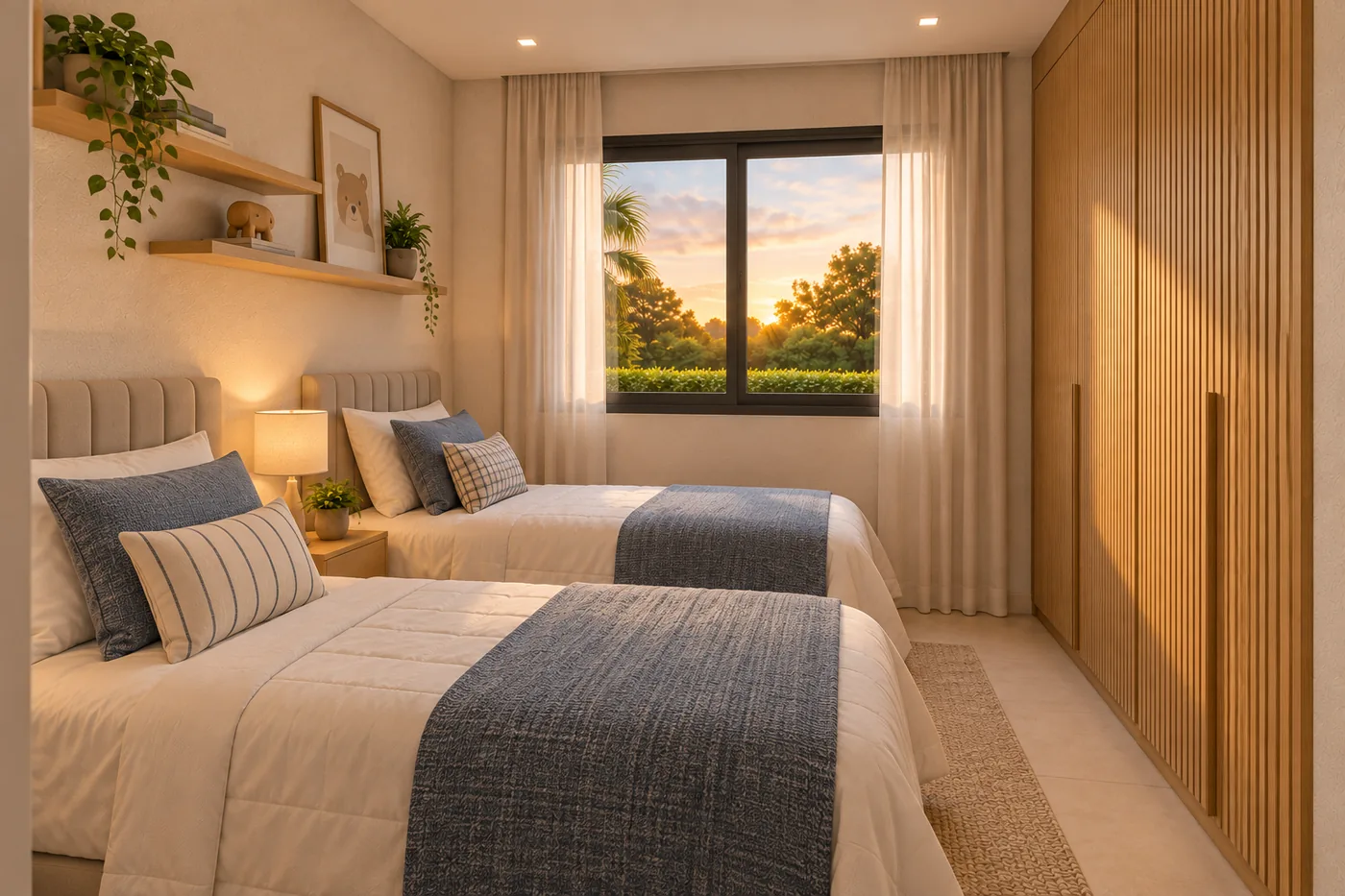

Quarto secundário da Casa M69 2Q com duas camas individuais e armário planejado.
Quarto com duas camas individuais
INTERIORES

Banheiros.

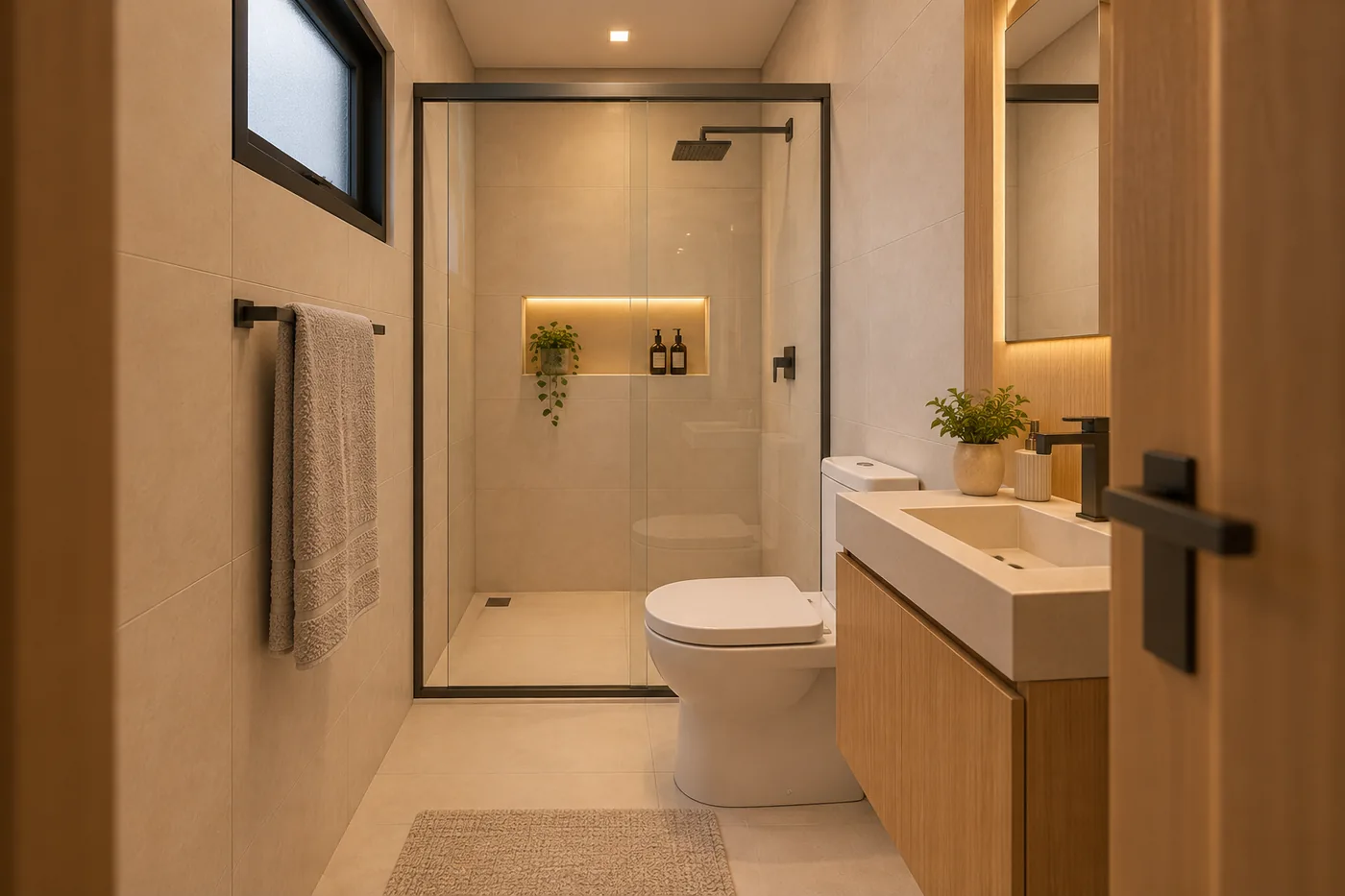

Banheiro social da Casa M69 2Q, com gabinete amadeirado, cuba única e box de vidro.
Banheiro social

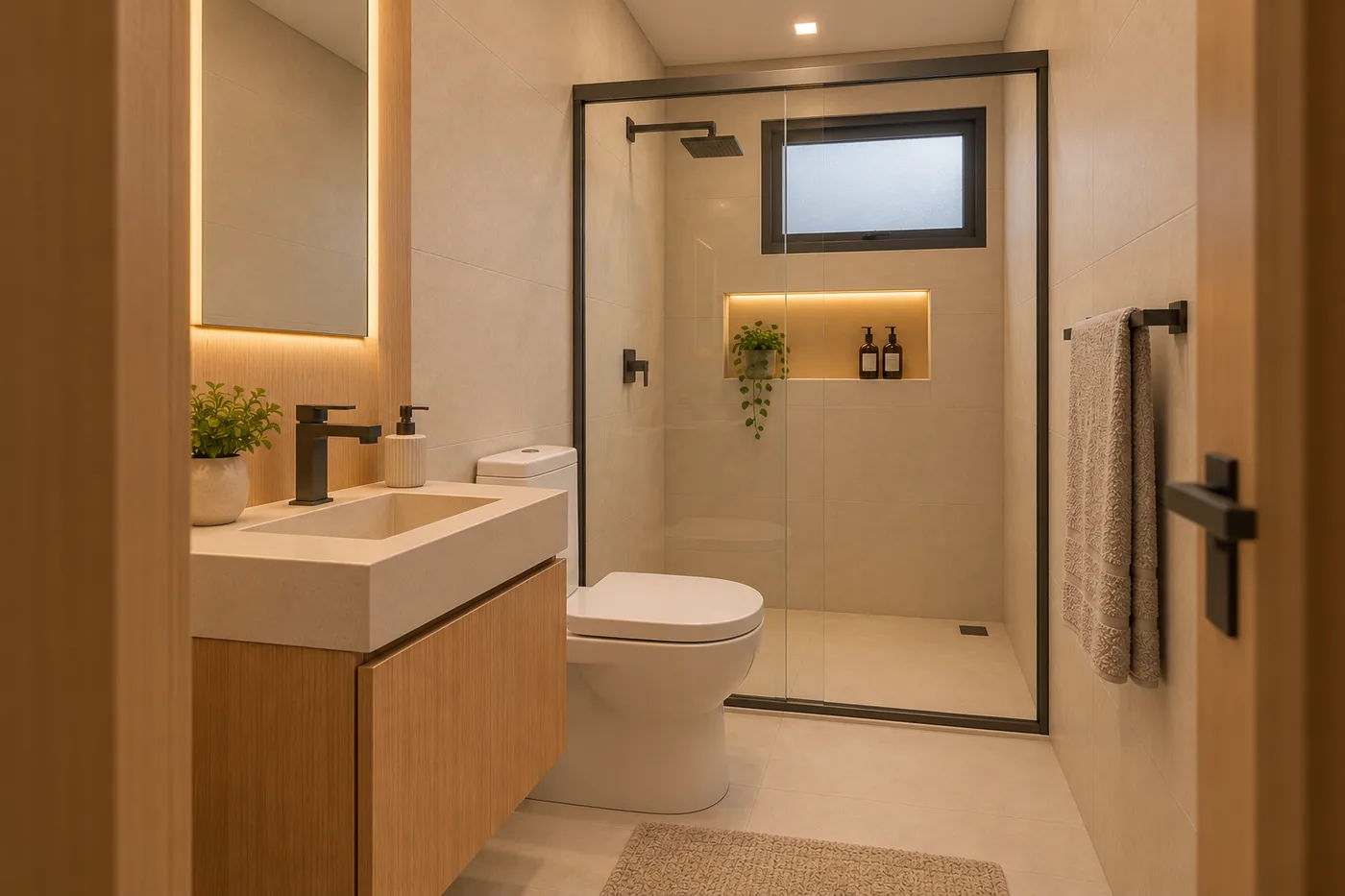

Banheiro da suíte da Casa M69 2Q, mesma família de acabamentos, com box de vidro e metais grafite.
Banheiro da suíte
Linguagem de interiores Os dois banheiros seguem a mesma família de acabamentos e concentram as instalações para facilitar fabricação e manutenção. A imagem representa a linguagem de interiores; a posição final de cada louça e do box deve seguir o projeto executivo compatibilizado.
FICHA TÉCNICA

Especificações
do produto.

Nome comercialCasa M69 2Q
CategoriaResidencial
AplicaçõesMoradia, casa de apoio, locação e implantação rural ou urbana
Área bruta aproximada54 m²
Dimensão geral de referência6,00 × 9,00 m
Composição modular2 × M63 F4 e 2 × M33 AL1
Pavimentos1
Capacidade sugeridaAté 4 moradores
Dormitórios2, sendo 1 suíte
Banheiros2
Área socialSala de TV, jantar e cozinha integradas
ServiçoÁrea de serviço e acesso posterior
CoberturaCaimento e drenagem ocultos por platibanda
EstruturaEstrutura metálica modular, conforme dimensionamento
FechamentosSistema leve industrializado compatível com a solução Modulun
IsolamentoLã mineral ou lã de rocha conforme pacote
FachadaAcabamento texturizado e opção de sistema externo de maior desempenho
PisosVinílico em áreas secas e porcelanato em áreas molhadas
EsquadriasAlumínio grafite conforme projeto executivo
InstalaçõesElétrica e hidrossanitária industrializadas
ClimatizaçãoPontos conforme projeto e demanda local

Vãos e aberturas.

Entrada principal1,00 m
Saída posterior0,90 m
Portas internas0,80 m
Portas dos banheiros0,70 m
Janelas padrão1,20 × 1,00 m
Referências Dimensões de referência para estudo. Perfis, vãos e aberturas finais seguem o projeto executivo compatibilizado.
ENTREGA

Níveis de fornecimento.

01

Essencial

Estrutura, fechamentos e preparação básica para continuidade da obra.

02

Completo

Módulos com instalações, revestimentos, esquadrias e acabamentos definidos em projeto.

03

Turn Key

Solução pronta para uso, podendo incorporar climatização, luminárias e mobiliário planejado conforme contrato.

VALIDAÇÕES OBRIGATÓRIAS

Definições obrigatórias
para contratação.

Nota técnica Este material apresenta um produto de portfólio em nível conceitual. Áreas, vãos, especificações, fundações, perfis estruturais, desempenho e interfaces podem ser ajustados após validação do terreno, requisitos do cliente, logística e desenvolvimento dos projetos executivos.
MODULUN

Quer esta casa
no seu terreno?

A Casa M69 2Q é um ponto de partida. A engenharia ajusta implantação, fundações e acabamentos ao seu terreno e ao seu uso. Solicite uma configuração preliminar ou compare com a Casa M114.
