CATÁLOGO · RESIDENCIAL

Cabana A-frame, vida com vista.

Estrutura em A com grande vão envidraçado, área social de pé-direito duplo e pavimento superior integrado ao vazio central — convivência e hospedagem em contato com a paisagem.

ResidencialMoradia e hospedagemCustom2 pavimentos
CABANA A-FRAME · ENVELOPE 9,11 × 15,93 M · 2 PAVIMENTOS
4Dormitórios
sendo 1 suíte
3Banheiros
2Pavimentos
com mezanino
2Varandas
19,7 + 12,2 m²
9metros de
altura máxima
9×16envelope aprox.
9,11 × 15,93 m
O PROJETO

Estrutura em A,
vida ao redor do vazio.

A cabana adota estrutura em A com grande vão frontal envidraçado, pé-direito duplo na área social e pavimento superior integrado ao vazio central.

O programa combina convivência, hospedagem e contato visual com a paisagem, mantendo a materialidade quente da madeira em contraste com a estrutura e a cobertura escuras.

PROGRAMA
  • Área social de pé-direito duplo, aberta ao mezanino
  • Cozinha integrada com ilha para quatro lugares
  • Suíte térrea (17,7 m²) e quarto térreo (13,3 m²)
  • Dois dormitórios superiores (15 m² cada)
  • Três banheiros e hall com rouparia
  • Varanda/deck frontal (19,7 m²) e varanda superior (12,2 m²)

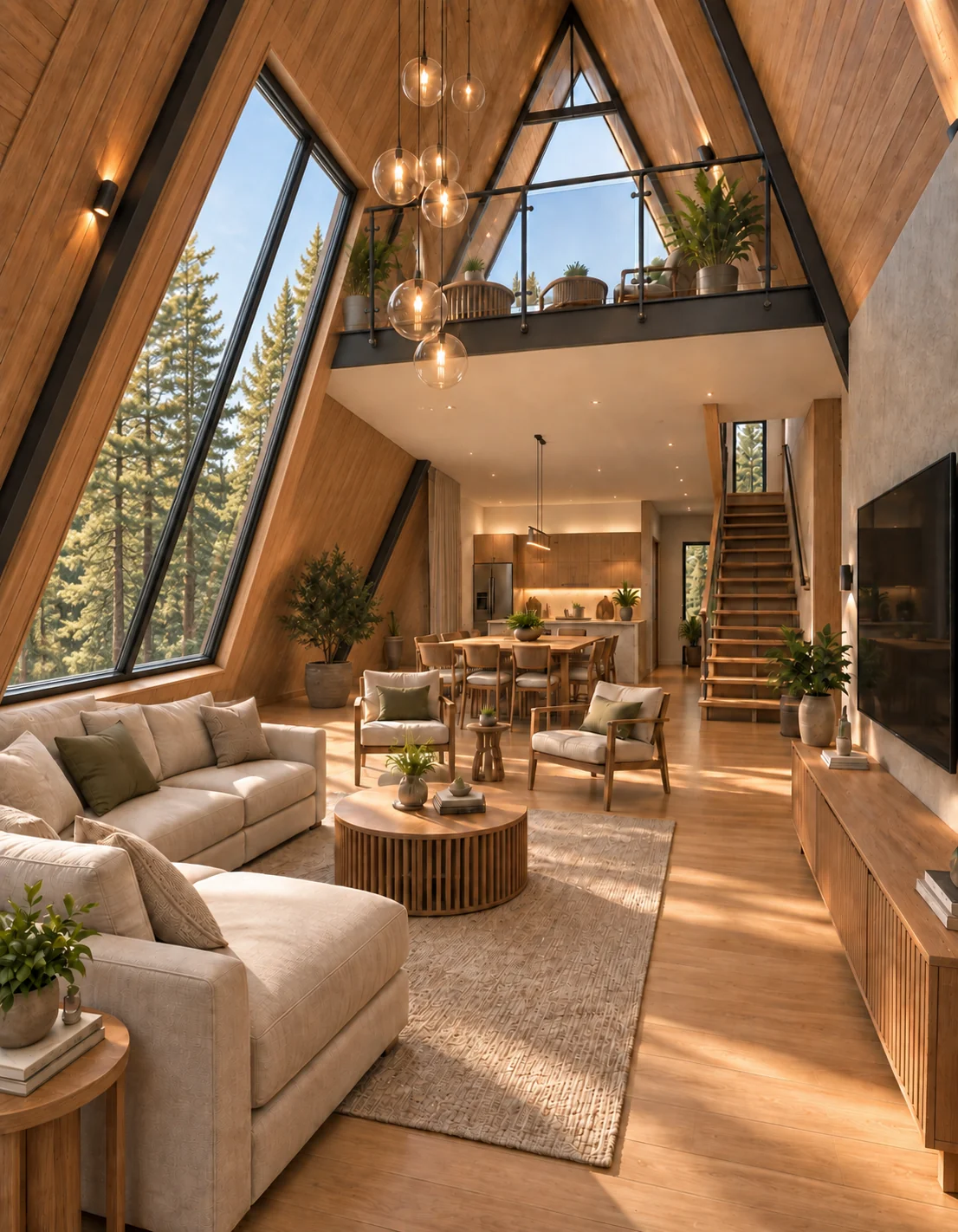

Sala de pé-direito duplo da Cabana A-frame, com estrutura metálica aparente, madeira clara e mezanino.
PLANTAS

Plantas cotadas.

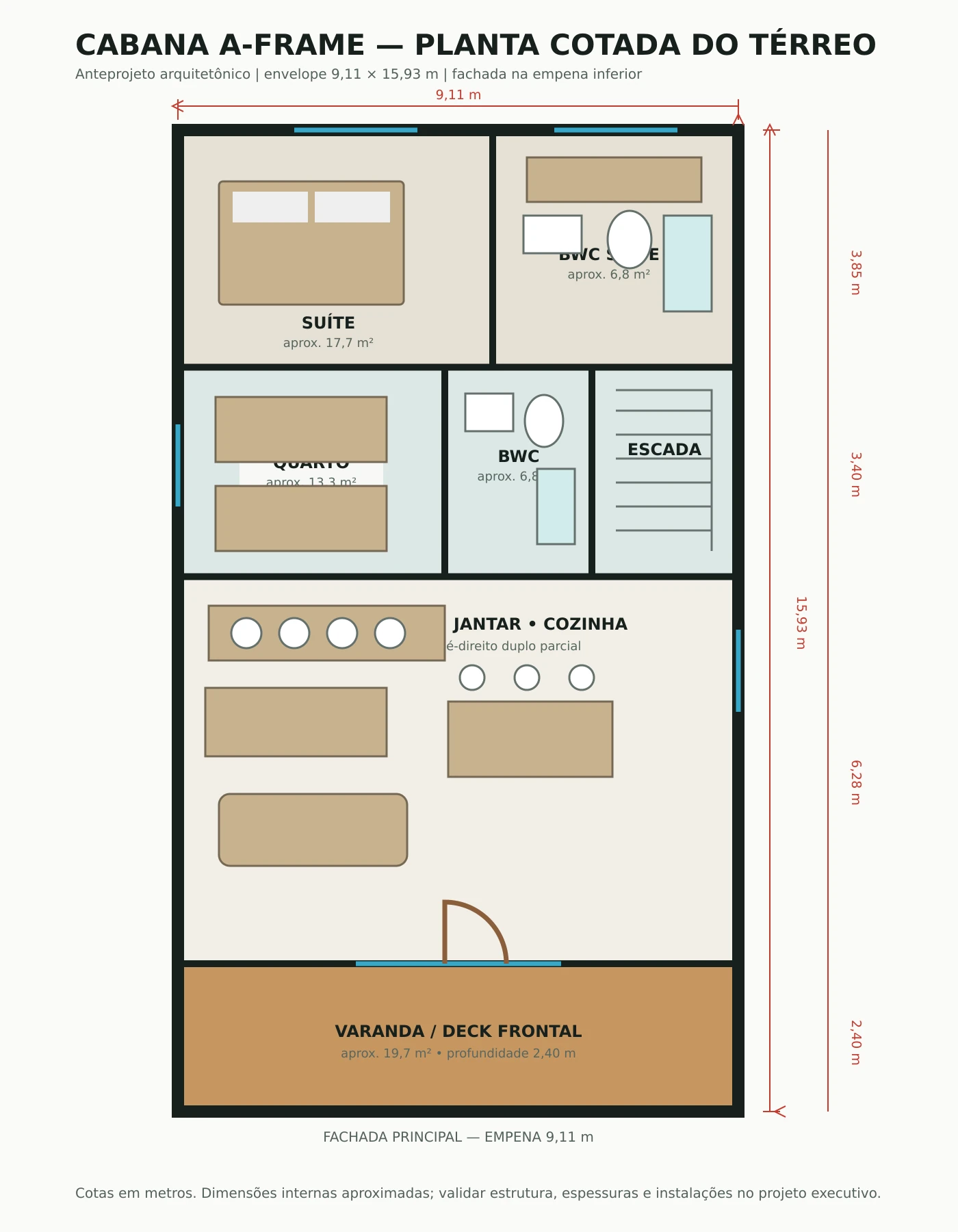

Planta cotada do pavimento térreo da Cabana A-frame, com suíte, quarto, banheiros, jantar/cozinha e varanda.
Pavimento térreo — cotas preliminares

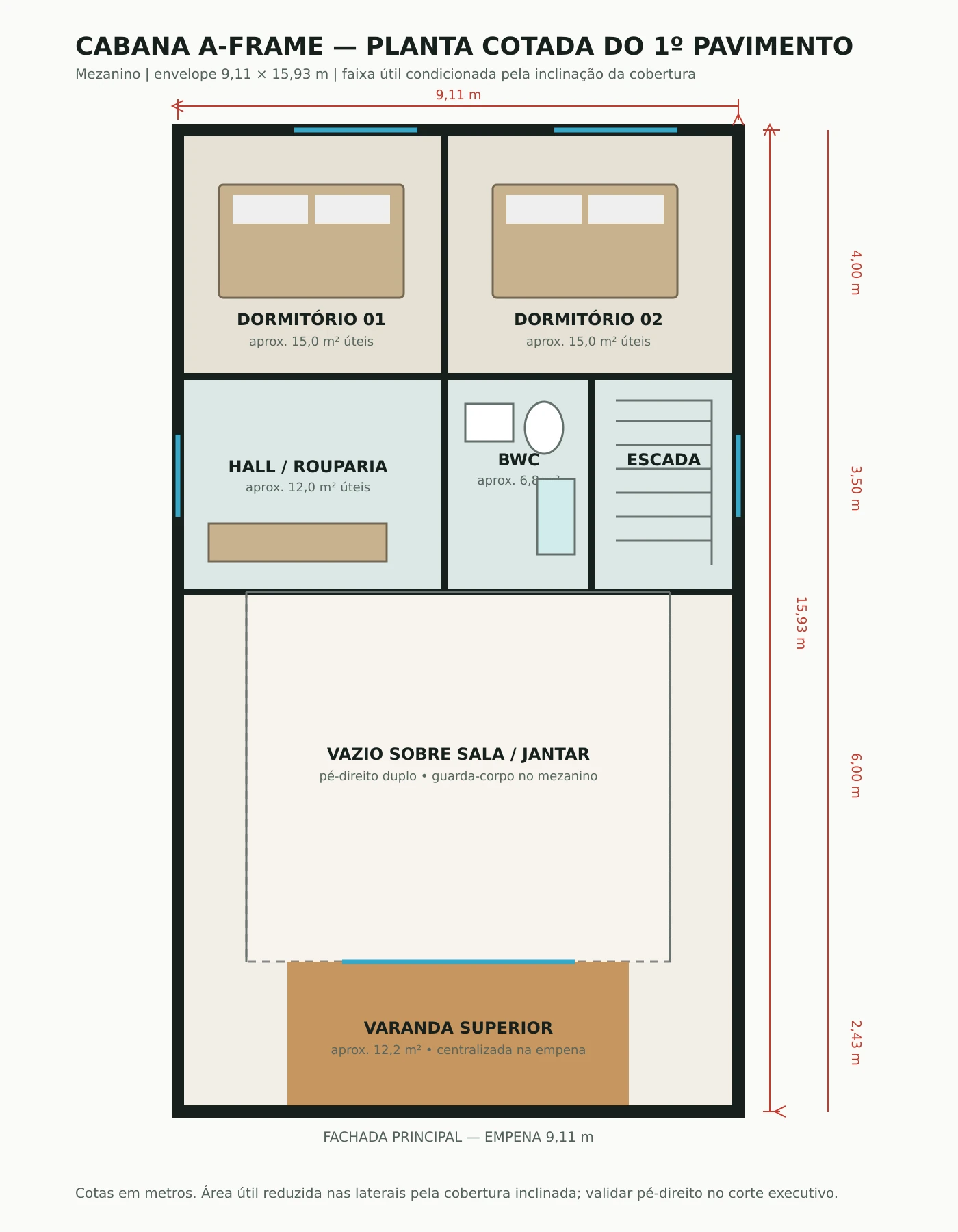

Planta cotada do pavimento superior da Cabana A-frame, com dois dormitórios, banheiro, hall/rouparia, vazio e varanda superior.
1º pavimento (mezanino) — cotas preliminares

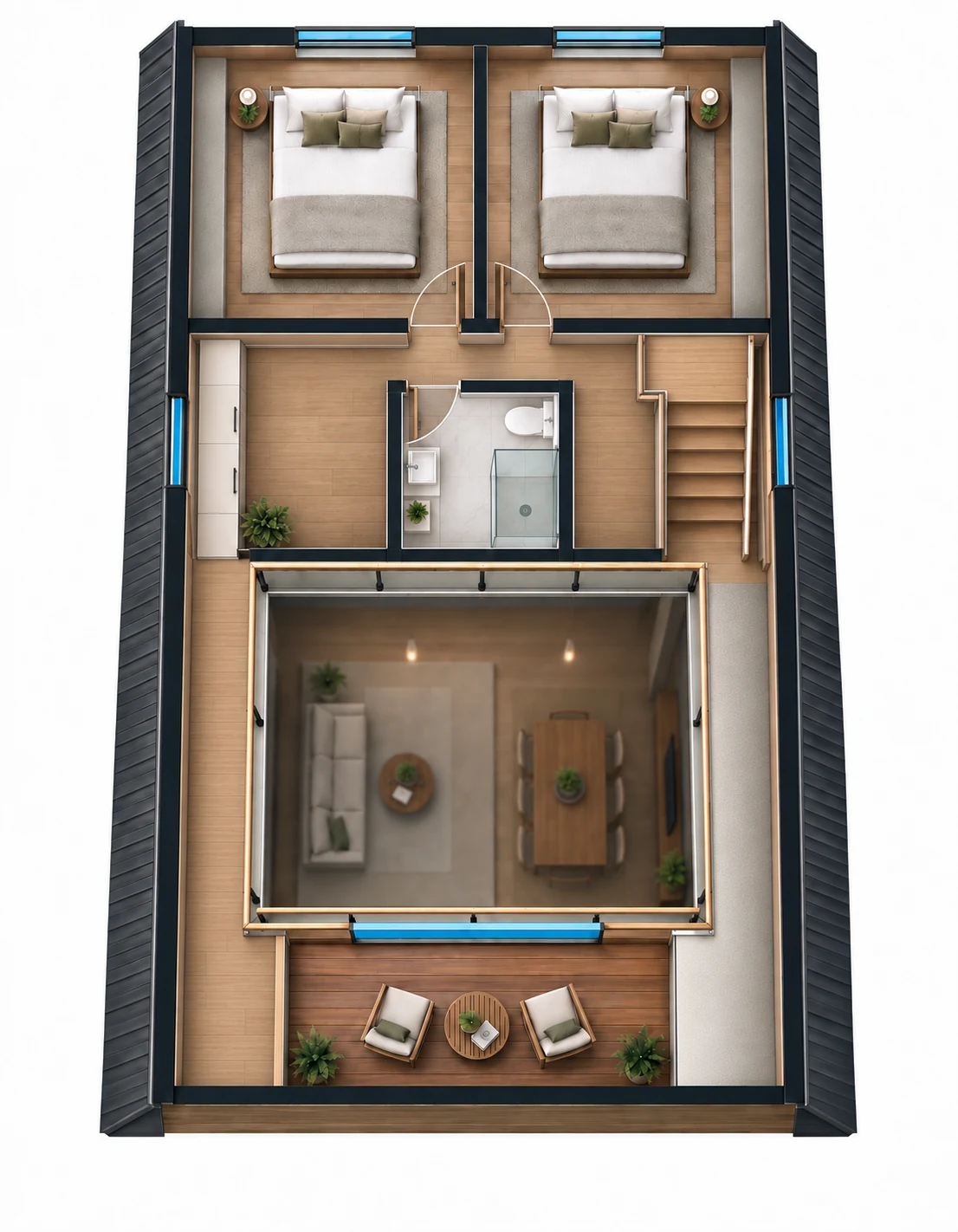

Estudo humanizado do pavimento superior da Cabana A-frame, com dormitórios, banheiro e vazio sobre a sala.
Pavimento superior humanizado
Suíte (térreo)17,7 m²
Banheiro da suíte6,8 m²
Quarto (térreo)13,3 m²
Banheiro social (térreo)6,8 m²
Dormitório 01 (superior)15,0 m²
Dormitório 02 (superior)15,0 m²
Hall / rouparia (superior)12,0 m²
Banheiro (superior)6,8 m²
Varanda / deck frontal (térreo)19,7 m²
Varanda superior12,2 m²
Diretriz de leitura As plantas definem a organização espacial; as perspectivas apresentam a linguagem arquitetônica e os acabamentos. Dimensões, áreas e vãos devem ser confirmados em levantamento, projeto legal e projeto executivo.
ARQUITETURA

Vidro, madeira e
estrutura aparente.

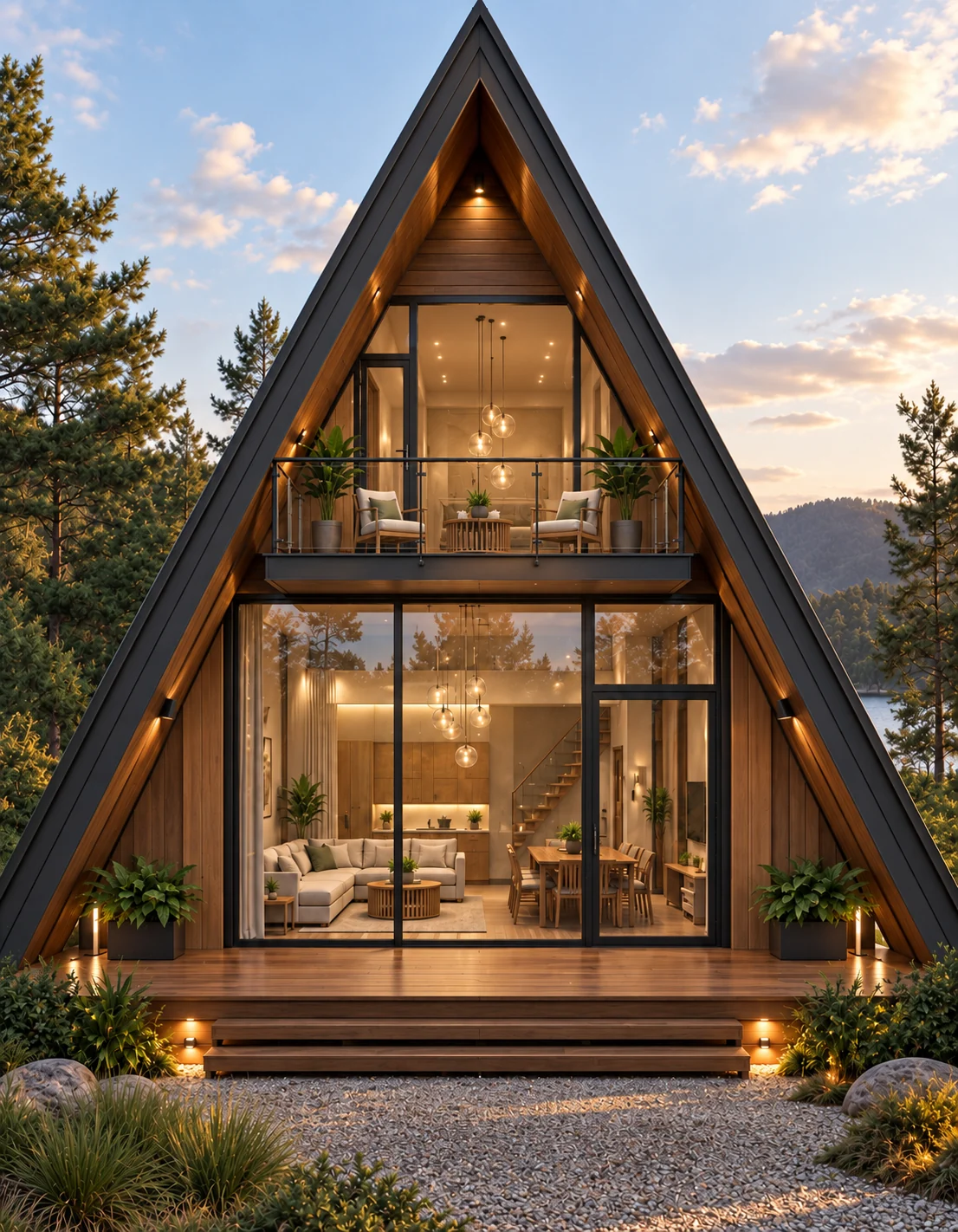

Fachada principal da Cabana A-frame, com grande plano envidraçado e vazio de pé-direito duplo.
Fachada principal

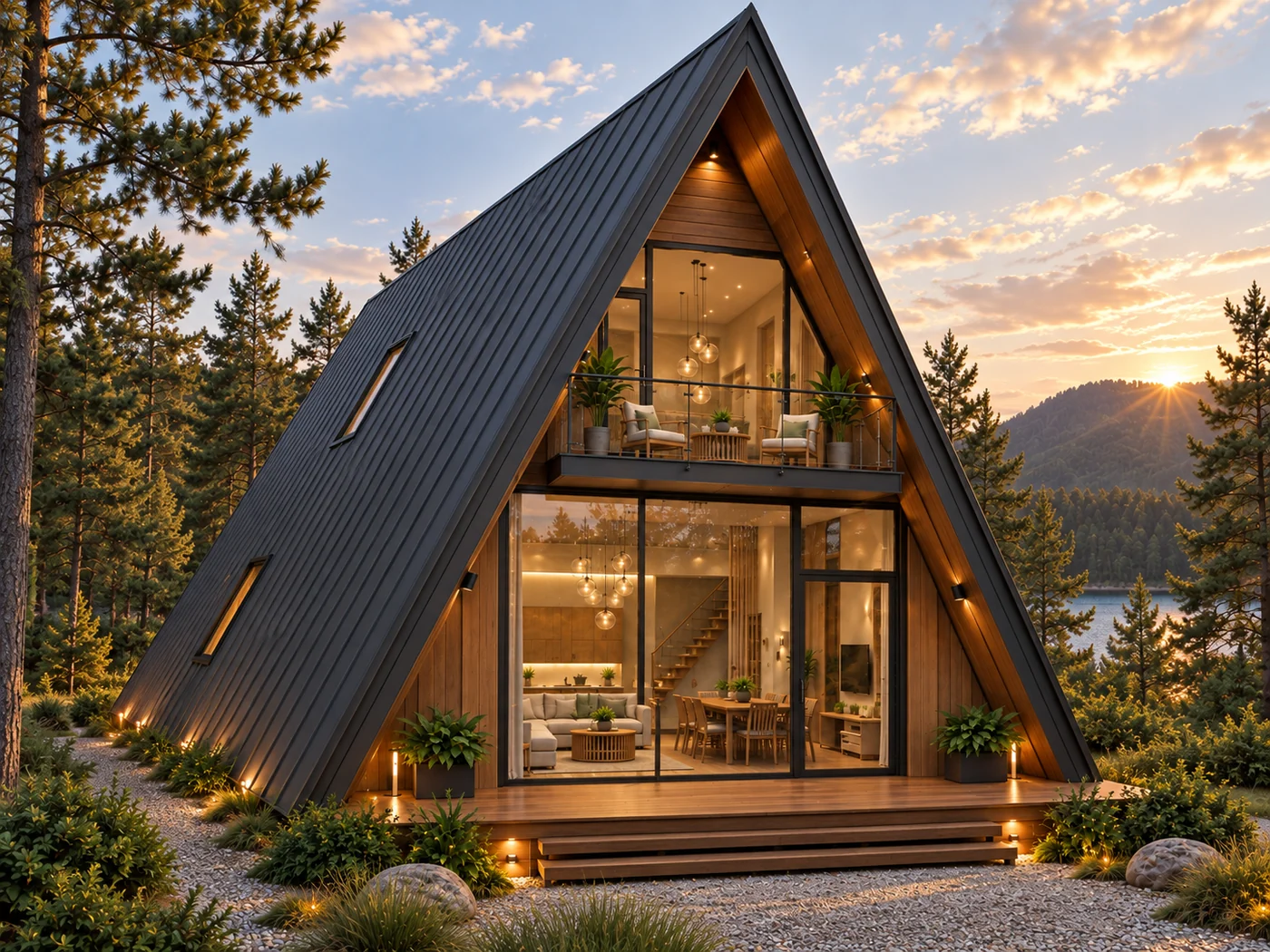

Implantação em perspectiva da Cabana A-frame a cerca de 30 graus, destacando o volume A-frame e o deck.
Implantação em perspectiva (~30°)

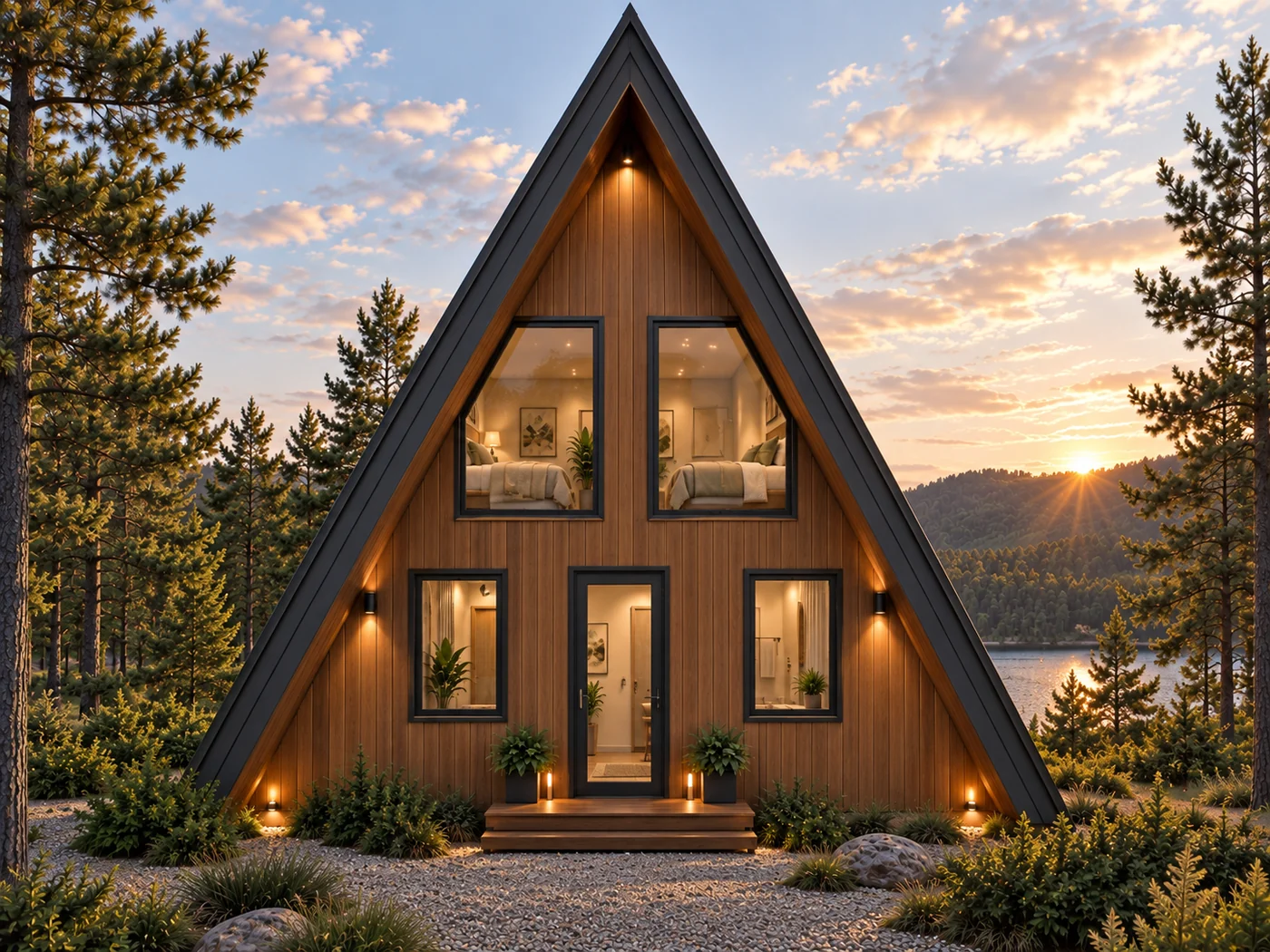

Fachada da Cabana A-frame com empena revestida em madeira e estrutura escura aparente.
Empena em madeira e estrutura escura

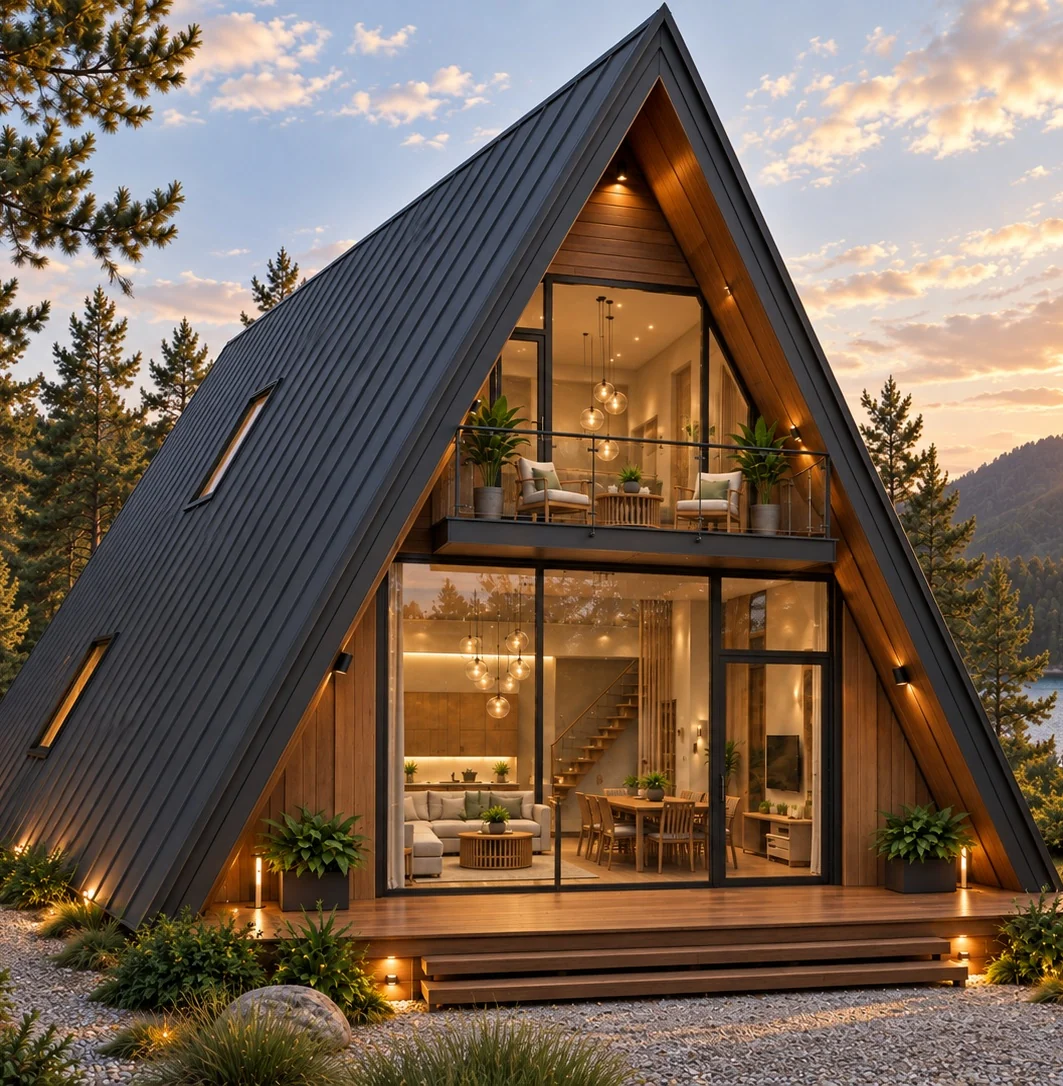

Volume A-frame da Cabana com deck frontal integrado ao terreno.
Volume A-frame e deck

A fachada combina o grande plano envidraçado, a estrutura escura aparente e o revestimento interno em madeira. O vazio de pé-direito duplo organiza a composição frontal, enquanto o deck estende a área social para o terreno.

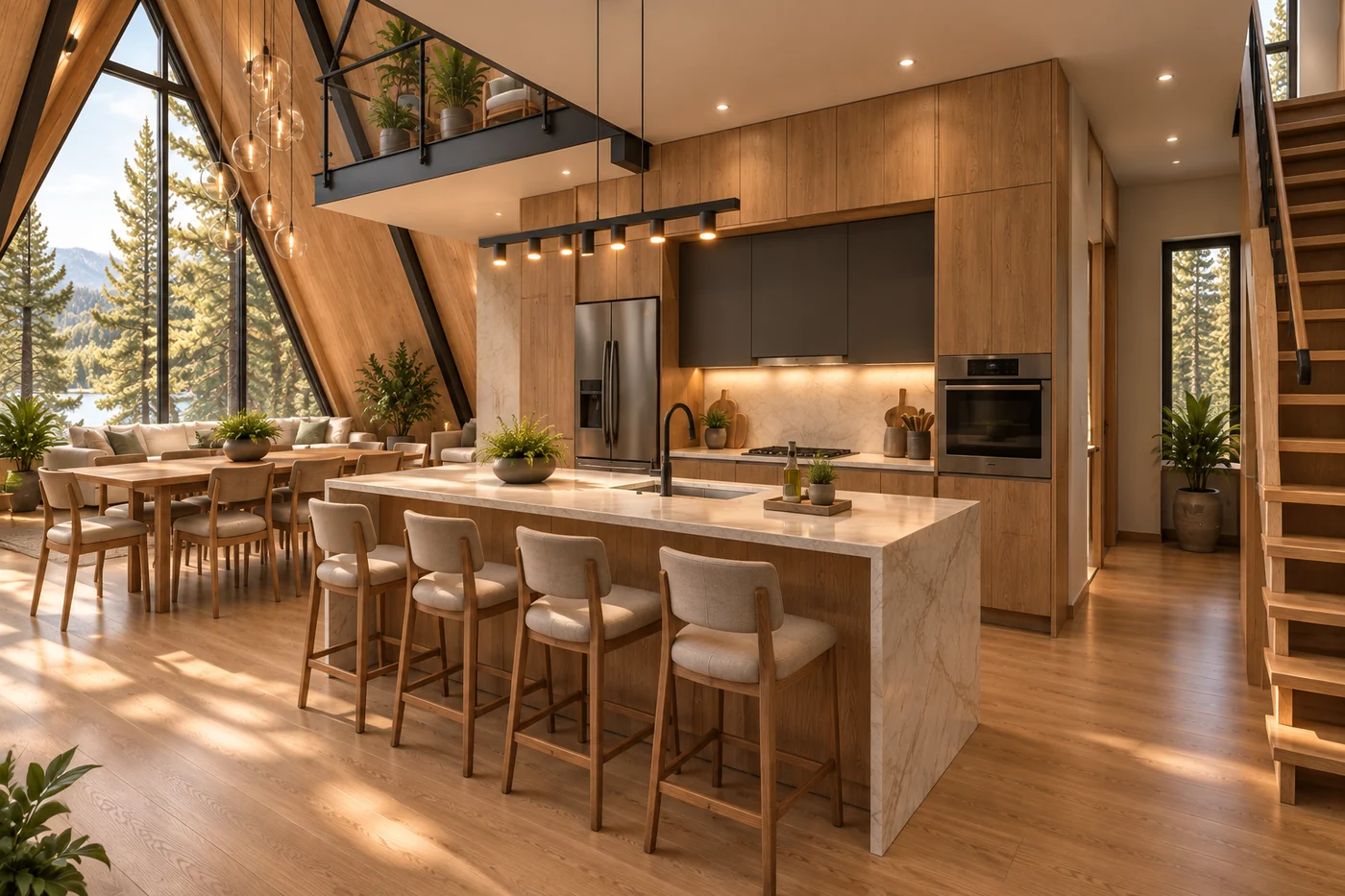

Cozinha integrada da Cabana A-frame, com ilha para quatro lugares e mesa de refeições.
INTERIORES

Cozinha integrada.

A cozinha se conecta diretamente à sala e à mesa, com ilha para quatro lugares como centro de apoio e convívio. É um estudo de atmosfera e materialidade — o tamanho da ilha e as circulações são ajustados na planta executiva.

Compatibilização necessária Manter quatro lugares na ilha e preservar as passagens entre cozinha, mesa, escada e área social. Pontos hidráulicos, elétricos, ventilação e marcenaria serão definidos no detalhamento.
INTERIORES

Suíte e dormitórios.

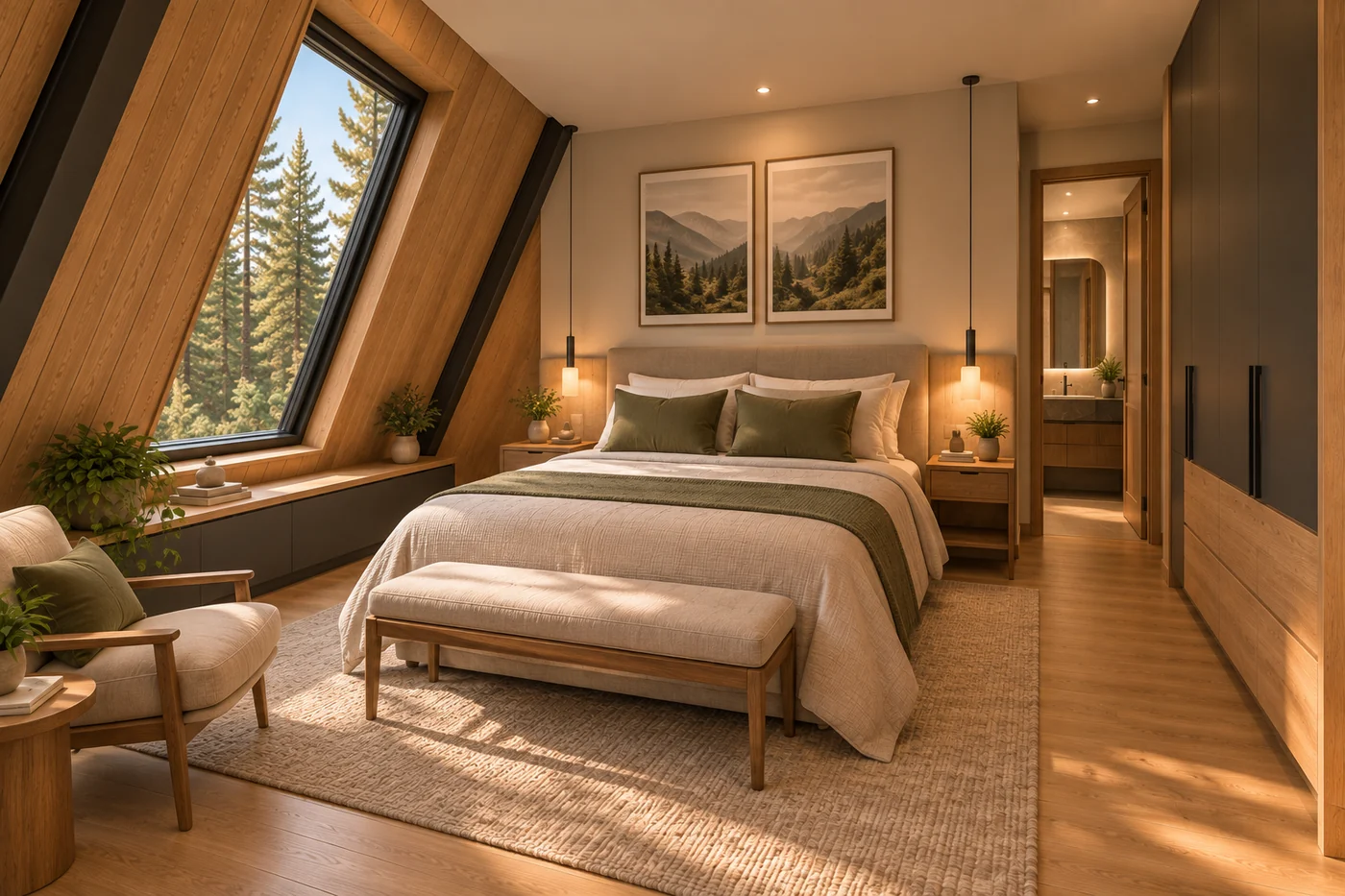

Suíte do pavimento térreo da Cabana A-frame, com paleta neutra, madeira natural e iluminação indireta.
Suíte do pavimento térreo

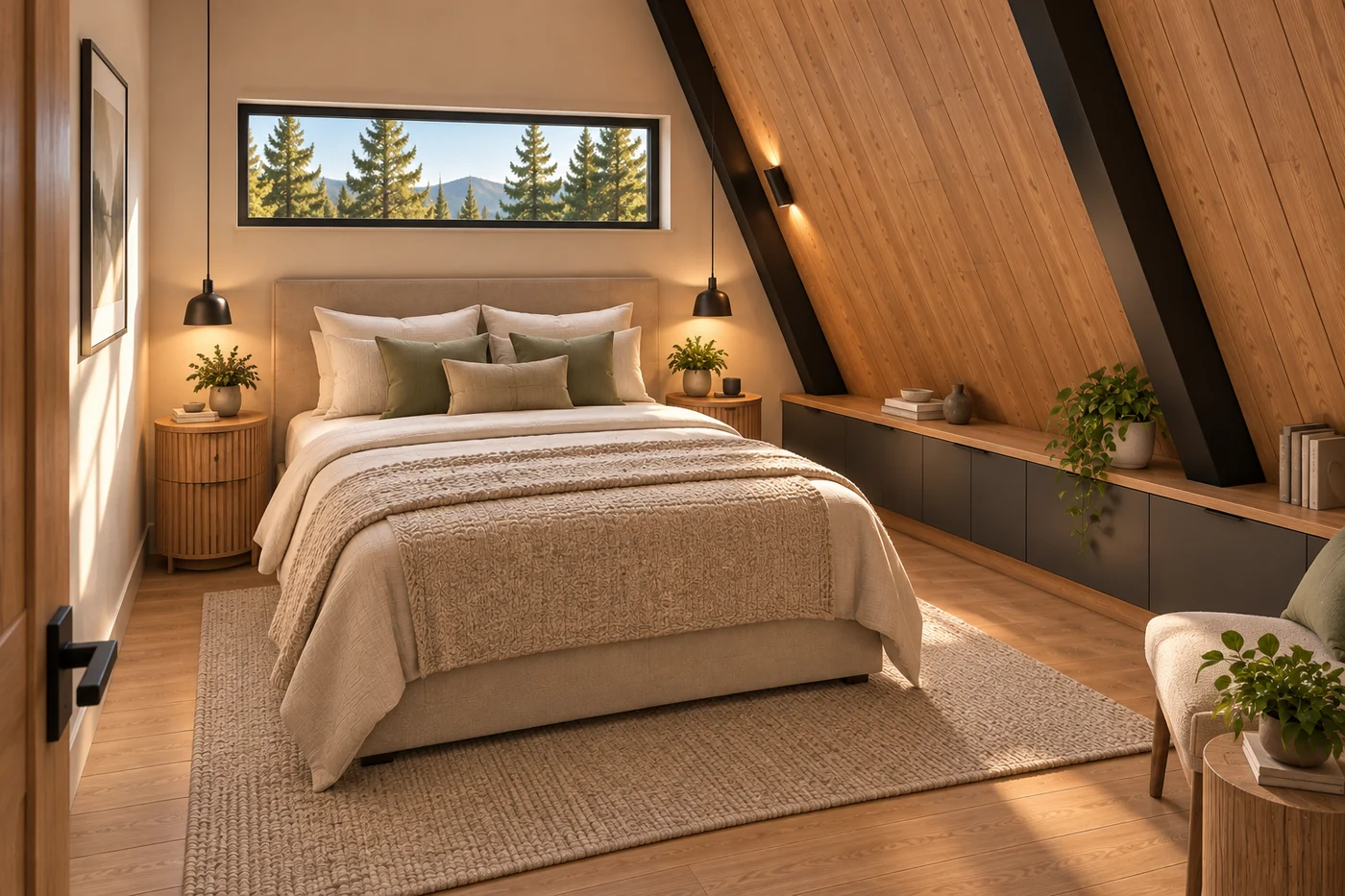

Dormitório do pavimento superior da Cabana A-frame, sob a cobertura inclinada com leitura da estrutura A-frame.
Dormitório do pavimento superior

A suíte térrea propõe paleta neutra, madeira natural e iluminação indireta. Nos dormitórios superiores, a cobertura inclinada é assumida como elemento de projeto.

Diretrizes dos dormitórios superiores Priorizar mobiliário baixo junto às águas inclinadas, assegurar ventilação e iluminação natural e prever isolamento térmico e acústico contínuo na cobertura.
INTERIORES

Banheiro superior.

Linguagem contemporânea com pedra clara, madeira e metais escuros. Louças, box e bancada seguem o espaço indicado na planta.

Pontos de atenção Confirmar caimentos, impermeabilização, ventilação, prumadas, altura livre sob a cobertura e acesso pelo hall comum.

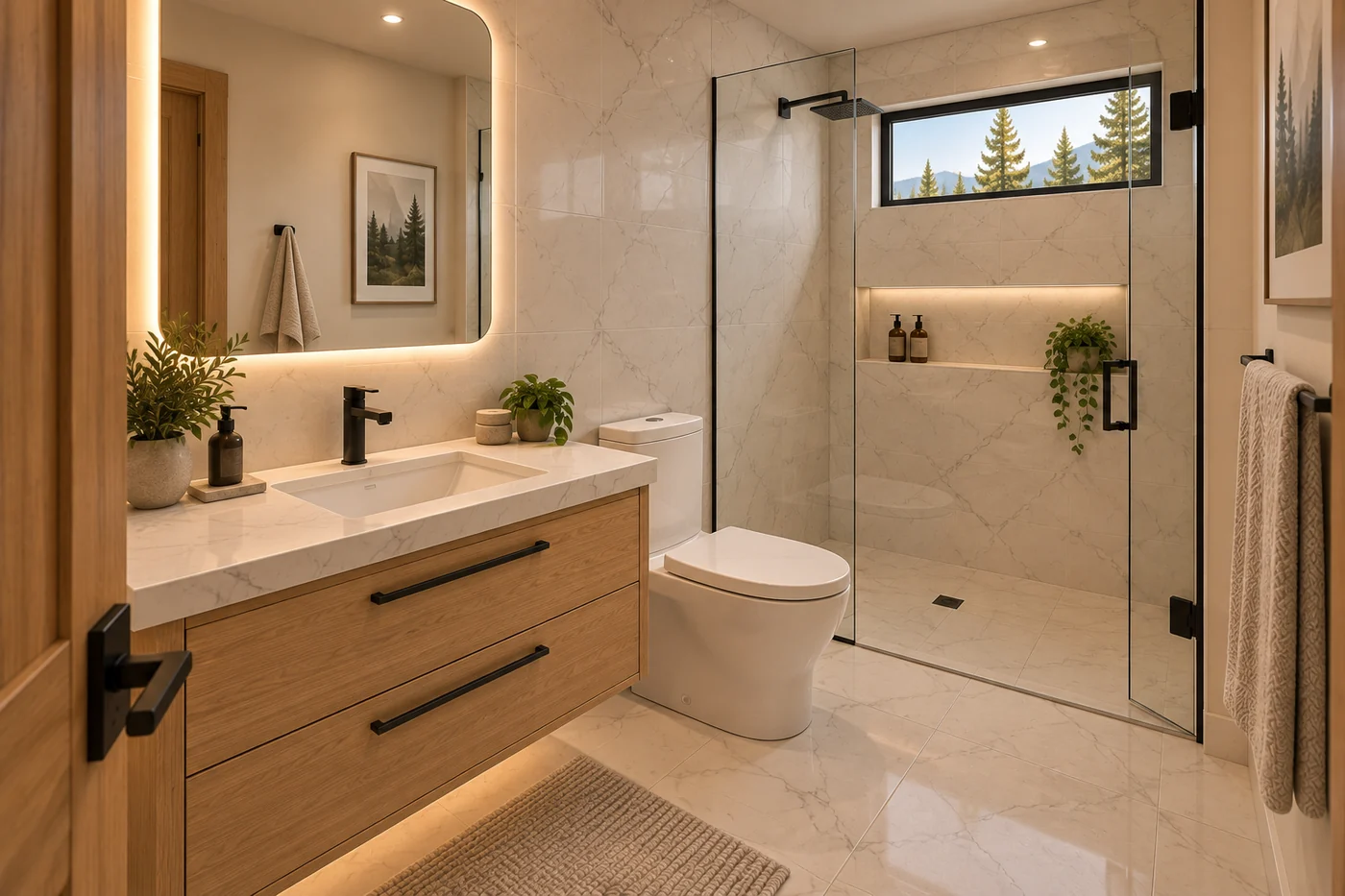

Banheiro do pavimento superior da Cabana A-frame, com pedra clara, madeira e metais escuros.
CONTEMPLAÇÃO

Varanda frontal.

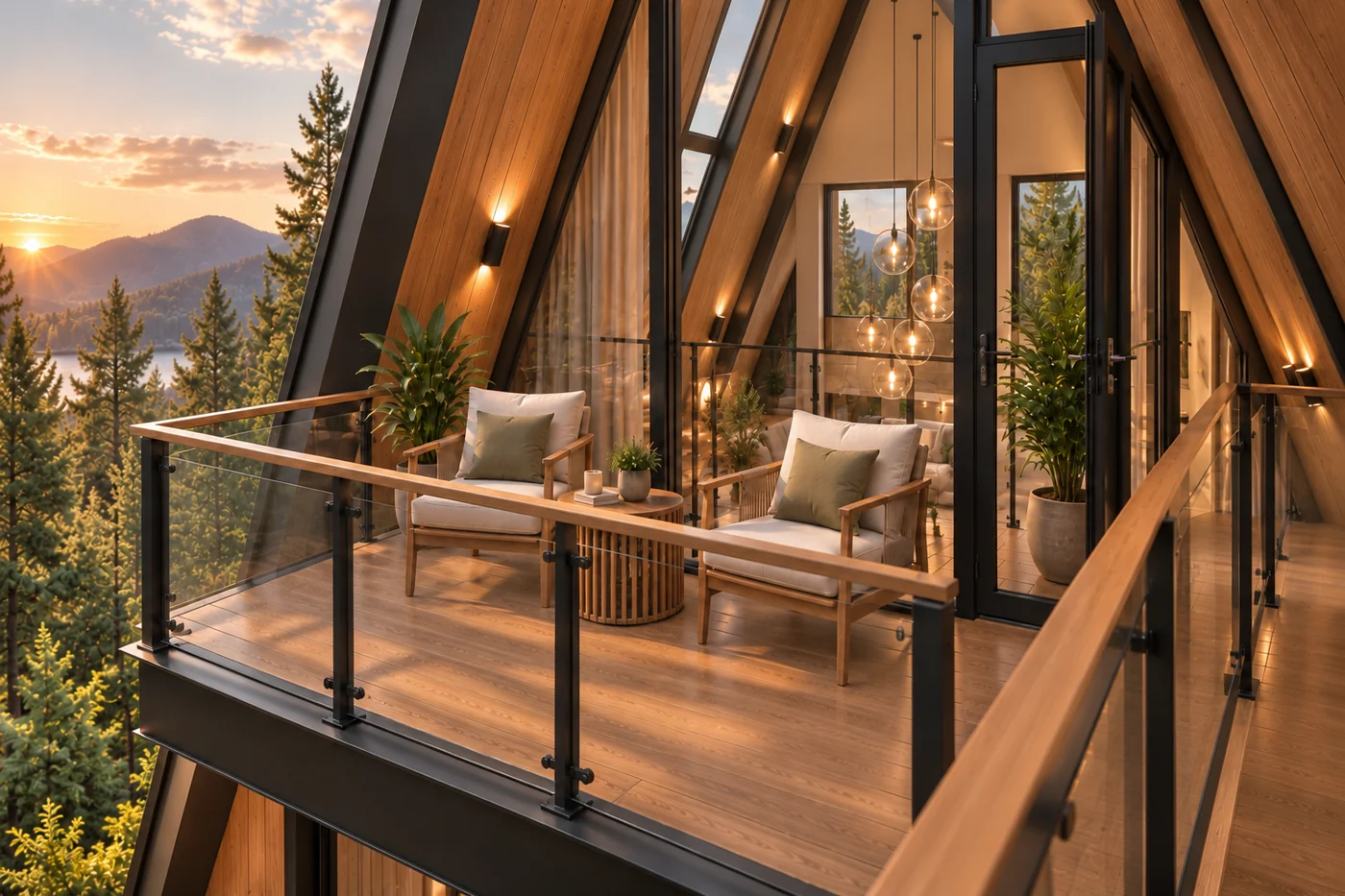

Varanda frontal do pavimento superior da Cabana A-frame, conectada ao hall e ao vazio da sala, com vista da paisagem.
Varanda superior conectada ao hall e ao vazio da sala

Área de contemplação conectada ao hall e ao vazio da sala, centralizada na empena e voltada para a paisagem.

PARÂMETROS PRELIMINARES

Referências do anteprojeto.

TipologiaCabana A-frame de dois pavimentos
Envelope de implantação9,11 × 15,93 m
Altura máxima aproximada9,00 m
Comprimento inclinado da coberturaaprox. 10,09 m
Largura útil no pavimento superioraprox. 6,07 m
Programa principalÁrea social integrada, cozinha, dormitórios, suíte, banheiros, mezanino e varanda frontal
StatusAnteprojeto sujeito a compatibilização executiva
DESENVOLVIMENTO EXECUTIVO

Diretrizes a confirmar
antes da obra.

ArquiteturaConferir cotas, níveis, espessuras, vãos, sentido de portas, guarda-corpos e circulação completa entre escada, hall, quartos e varanda.
EstruturaDimensionar pórticos, contraventamentos, apoios, ligações, fundações e deformações da cobertura A-frame.
DesempenhoDefinir isolamento térmico e acústico, ventilação da cobertura, estanqueidade, drenagem e proteção solar dos grandes panos de vidro.
InstalaçõesCompatibilizar elétrica, hidráulica, esgoto, aquecimento, climatização, iluminação e equipamentos da cozinha e dos banheiros.
SegurançaValidar escada, patamar, corrimãos, guarda-corpos, rotas de saída, resistência ao fogo e exigências locais.
AprovaçõesAdequar o projeto à topografia, ao clima, às normas técnicas e à legislação urbanística do local de implantação.
Nota de responsabilidade Este material reúne estudos preliminares e imagens de apresentação. Não substitui projeto legal, estrutural, executivo ou documentos assinados por profissional habilitado. Todas as medidas e soluções devem ser verificadas antes da execução.
MODULUN

Quer a cabana
no seu terreno?

A Cabana A-frame é um anteprojeto de portfólio. A engenharia adapta estrutura, fundações, desempenho e acabamentos à topografia, ao clima e ao uso — moradia ou hospedagem.

Falar com a engenharia →
