CATÁLOGO · ALOJAMENTO MODULAR

Mais capacidade por implantação.

Dez quartos modulares para três pessoas, cada um com banheiro privativo e armários individuais, em cinco pares espelhados protegidos por duas varandas longitudinais.

Industrial & Agro Hospedagem operacional Plug & Play 180 m² fechados
10 MÓDULOS M63-ALO-3P · NÚCLEO 6 × 30 M · 30 PESSOAS
10Quartos
triplos
30Pessoas
capacidade
10Banheiros
privativos
180m² de área
fechada
270m² de área
coberta est.
30Camas
individuais
O PROJETO

Uma unidade de capacidade replicável.

O ALO30 reúne dez quartos modulares para três pessoas, cada um com banheiro privativo e armários individuais. Os módulos são organizados em cinco pares espelhados, com acessos externos protegidos por duas varandas longitudinais.

É uma solução repetível para aumentar capacidade com implantação rápida, quartos independentes e expansão longitudinal por novos pares de módulos.

O ALO30 não é apenas um alojamento para fazenda: o mesmo padrão pode atender operações que precisam implantar 30, 60, 90 ou mais leitos em etapas.

  • Capacidade total para 30 usuários em uma plataforma padronizada e expansível.
  • Produção industrializada, com redução de interferências no local de implantação.
  • Quartos independentes, facilitando operação, manutenção e gestão de ocupação.
  • Aplicação no agro, indústria, mineração, canteiros, hospedagem econômica e bases operacionais.
  • Entrega configurável nos níveis Essencial, Completo ou Turn Key.
Perspectiva aérea do alojamento modular ALO30 com bloco linear e duas varandas cobertas.
CONFIGURAÇÃO DO CONJUNTO

Cinco pares, acessos independentes.

Composição geral conceitual: 10 módulos, 10 quartos, 10 banheiros e capacidade para 30 pessoas.

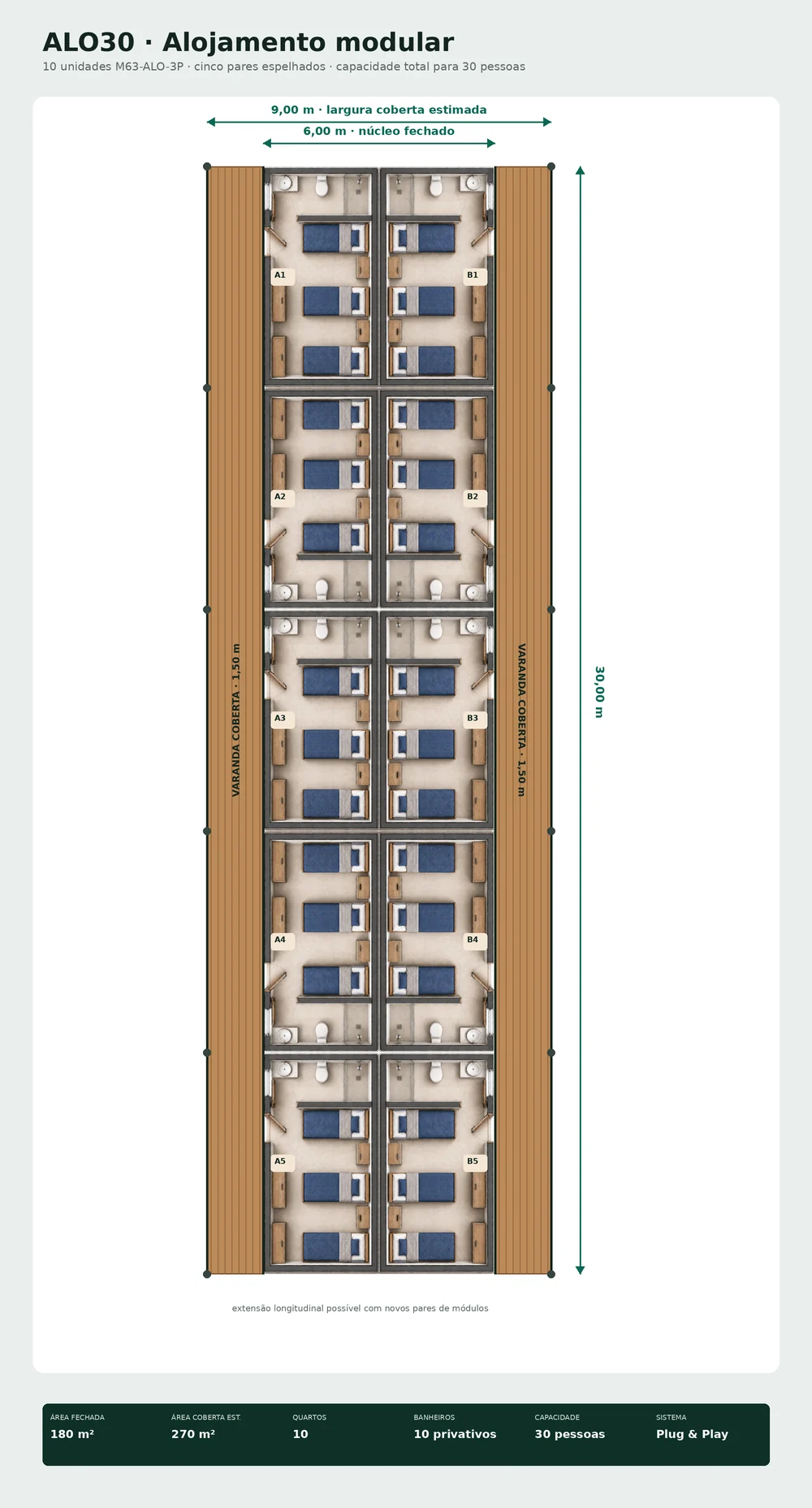

Implantação geral do ALO30 com dez quartos triplos, banheiros privativos e duas varandas longitudinais.
Implantação ALO30 — núcleo fechado de 6,00 × 30,00 m e duas varandas de 1,50 m

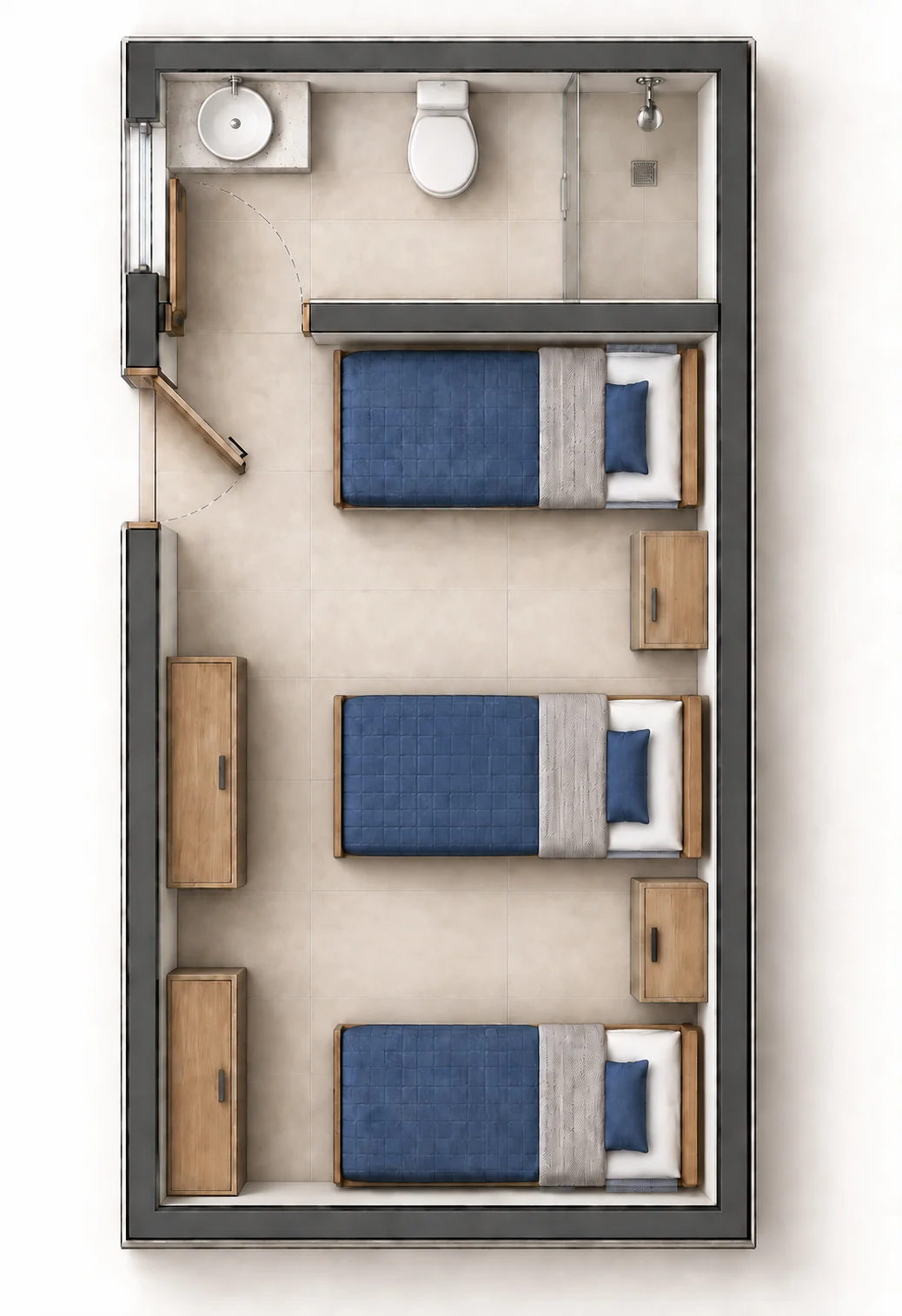

Planta humanizada do módulo M63-ALO-3P com três camas individuais e banheiro privativo.
Unidade-base M63-ALO-3P — planta humanizada conceitual
Leitura correta da área Os 180 m² correspondem à soma dos dez módulos fechados. Os 270 m² incluem as duas varandas cobertas de 1,50 m e devem ser confirmados no projeto executivo.
COMPOSIÇÃO MODULAR

Os elementos do conjunto.

Qtd.ElementoAplicaçãoÁrea
10×M63-ALO-3PQuarto triplo com BWC privativo180 m²
2×Varandas longitudinaisCirculação externa coberta e acesso aos quartos90 m² est.
1×Cobertura contínuaProteção do bloco e das circulações270 m² est.
EXPRESSÃO ARQUITETÔNICA

Repetição organizada,
sem aparência de contêiner.

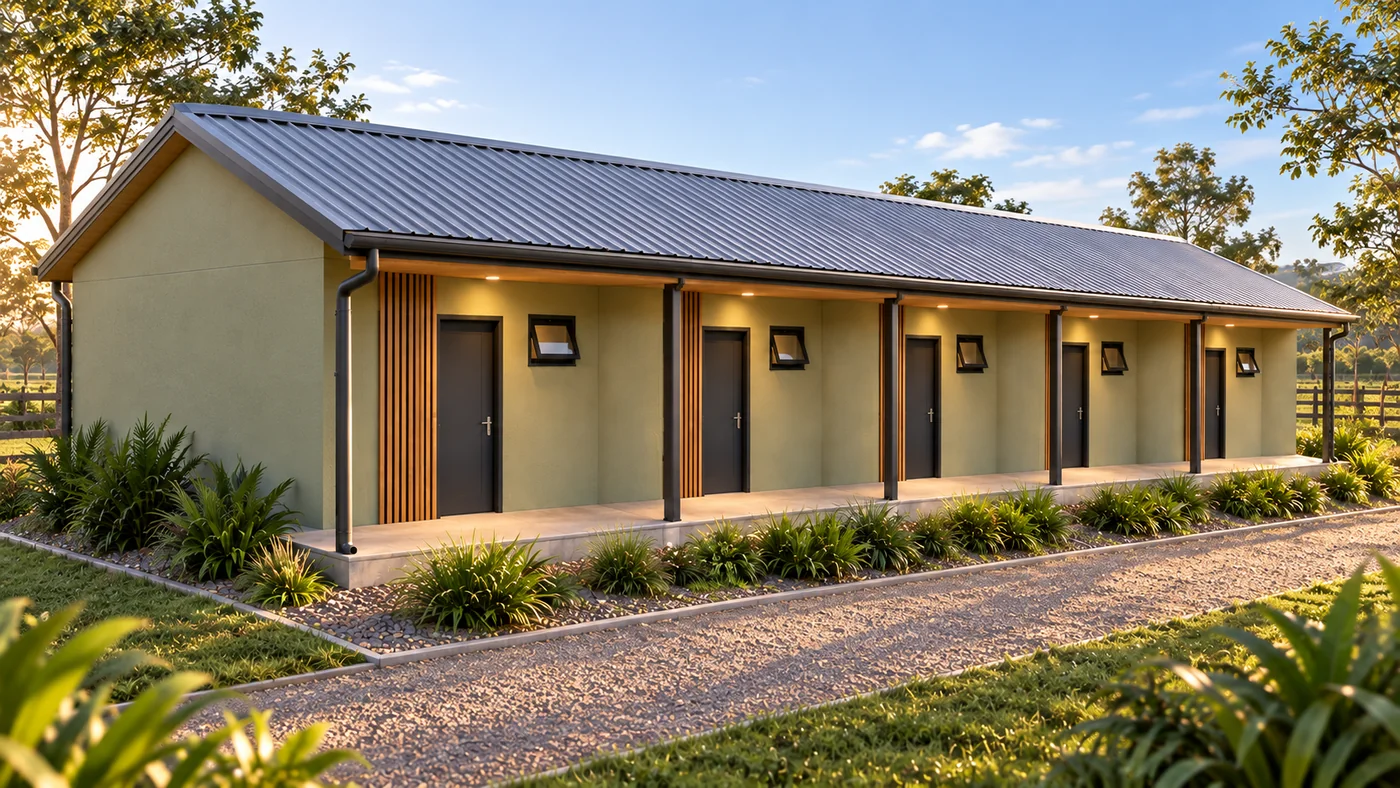

Fachada principal do ALO30 com cinco acessos independentes, acabamento verde-sálvia e cobertura metálica em duas águas.
Fachada principal — cinco acessos protegidos pela cobertura contínua

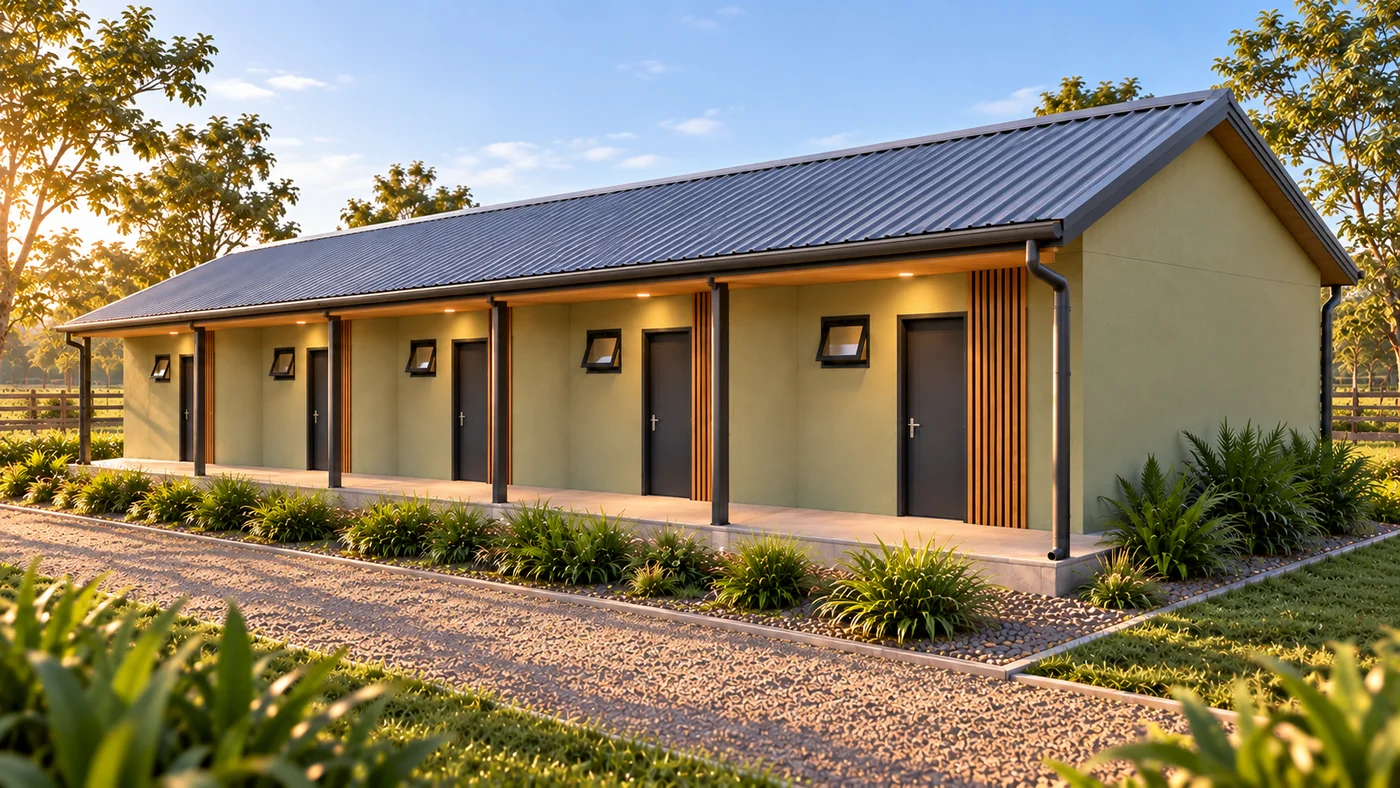

Fachada oposta do ALO30 mantendo proporções, materiais e cinco acessos independentes.
Fachada oposta — repetição confirmada pelo extremo contrário
Escolha técnica da cobertura Para um bloco estreito de 6 × 30 m, a cobertura de duas águas é mais racional que uma solução de quatro águas: simplifica drenagem, montagem e continuidade dos beirais.
CIRCULAÇÃO E OPERAÇÃO

Varanda longitudinal.

A circulação externa coberta organiza os acessos sem criar corredor interno climatizado.

  • Largura conceitual de 1,50 m, sujeita à verificação de acessibilidade e fluxo
  • Piso regular, antiderrapante e com caimento controlado para o exterior
  • Iluminação uniforme, identificação dos quartos e rotas desobstruídas
  • Pilares posicionados sem reduzir a faixa útil de circulação
  • Bancos, bebedouros ou apoios apenas em áreas alargadas, fora da rota principal

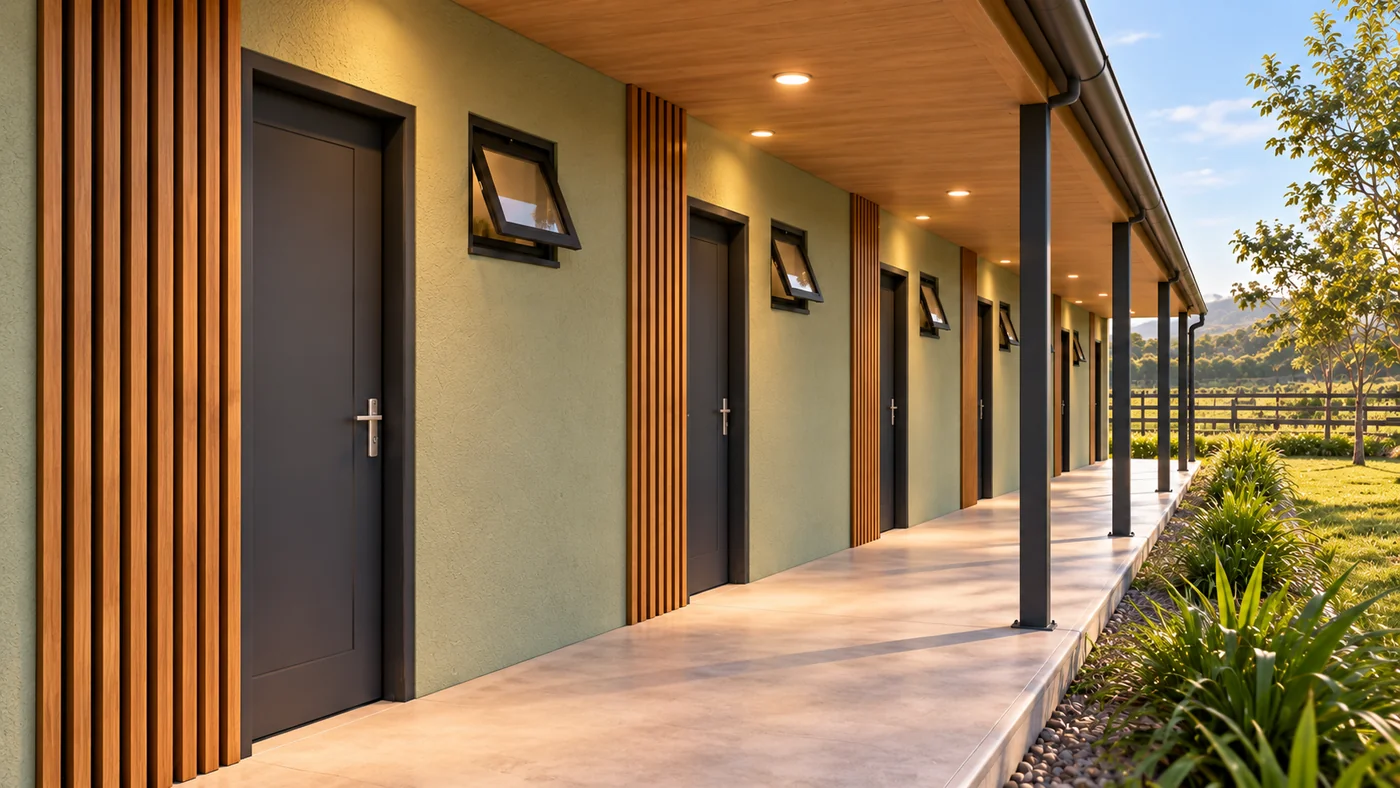

Varanda coberta do ALO30 com 1,50 m de largura, cinco portas, pilares metálicos delgados e iluminação protegida.

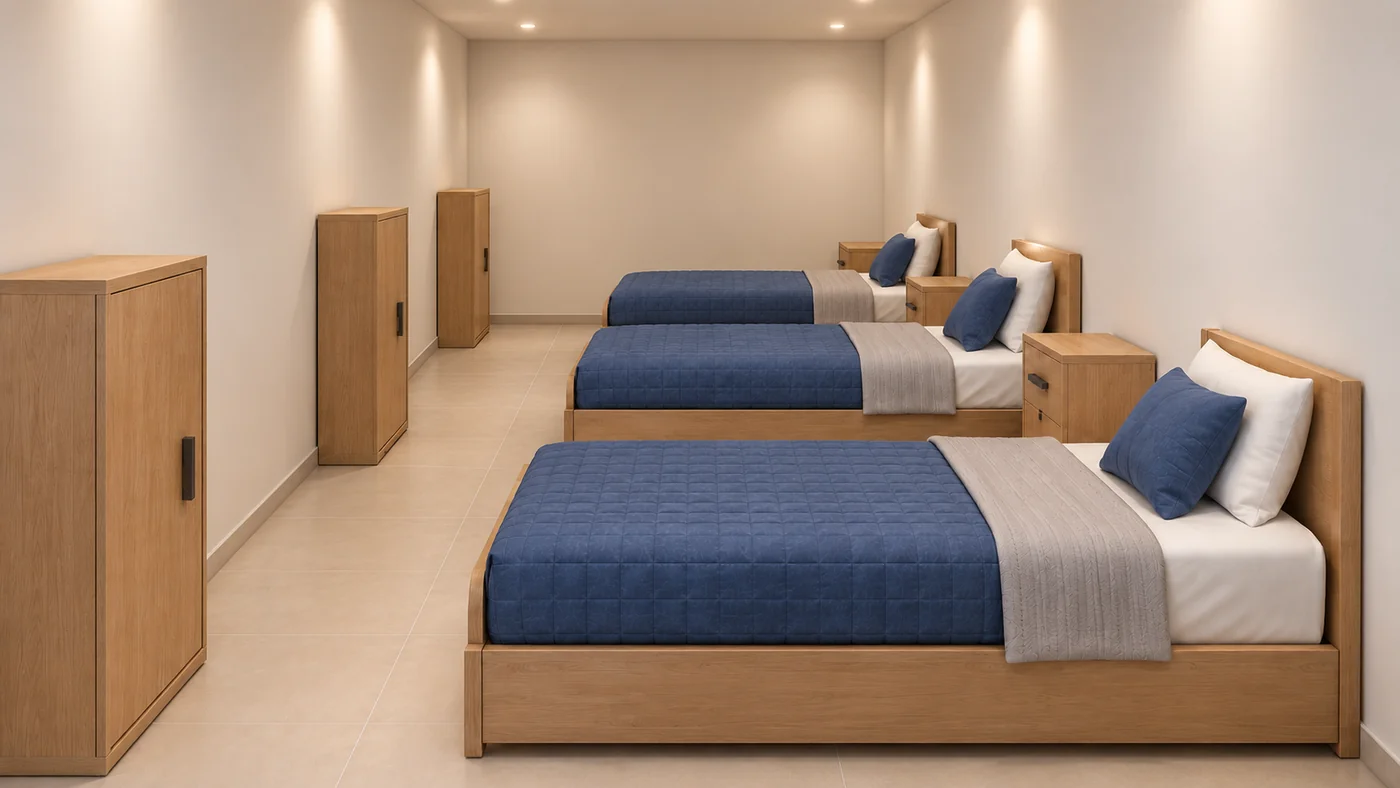

Interior do quarto triplo do ALO30 com três camas individuais, cabeceiras na mesma parede e armários individuais.
EXPERIÊNCIA INTERNA

Quarto triplo.

Maior densidade exige mobiliário rigorosamente dimensionado e circulação preservada.

  • Três camas individuais padronizadas, sem inversão ou redução da cama central
  • Armários individuais e pontos de apoio distribuídos nos nichos livres
  • Acabamentos claros, resistentes e de manutenção simples
  • Iluminação geral uniforme e pontos de leitura individual, quando previstos no nível
  • Climatização, renovação de ar e cargas elétricas dimensionadas para três ocupantes
INSTALAÇÕES E PRIVACIDADE

Banheiro privativo.

Núcleo hidráulico compacto, repetível e organizado para fabricação. Configuração aprovada: lavatório à esquerda, vaso central e ducha à direita.

COBERTURA E DRENAGEM
  • Painel metálico termoacústico galvanizado, com espessura e desempenho definidos por cálculo
  • Cumeeira longitudinal, beirais contínuos sobre as duas varandas e arremates compatibilizados
  • Calhas, rufos, condutores e pontos de descarga definidos conforme regime de chuvas
  • Fixações, ancoragens e transferência de sucção do vento verificadas no projeto estrutural

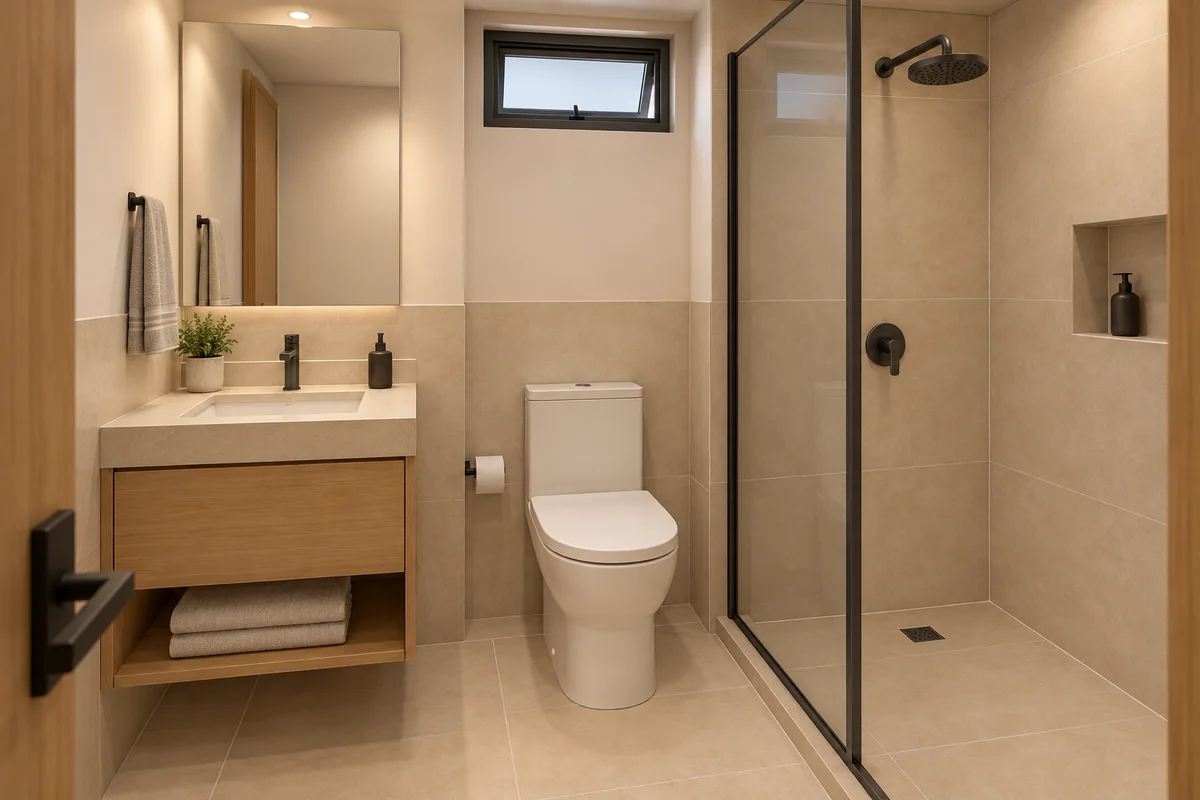

Banheiro privativo do ALO30 com lavatório à esquerda, vaso central e ducha à direita.
FICHA TÉCNICA

ALO30 em números.

Nome comercialALO30 — Alojamento Modular para 30 Pessoas
SistemaModulun Plug & Play
Composição10 módulos M63-ALO-3P, em 5 pares espelhados
Módulo-baseM63 nominal: 3,00 × 6,00 m
Núcleo fechado6,00 × 30,00 m
Área fechada180 m²
Varandas2 faixas longitudinais de 1,50 × 30,00 m
Largura coberta estimada9,00 m
Área coberta estimada270 m²
Quartos10 independentes
Banheiros10 privativos
Ocupação3 pessoas por quarto
Capacidade total30 pessoas
Camas30 camas individuais padronizadas
CoberturaPainel metálico termoacústico galvanizado, aparente, em duas águas
ExpansãoLongitudinal, por novos pares compatíveis
UNIDADE-BASE M63-ALO-3P

O quarto modular.

Dimensão nominal3,00 × 6,00 m
Ocupação3 pessoas
Dormitório3 camas individuaisMesmo tamanho, cabeceiras na mesma parede
ArmazenamentoArmários individuaisDistribuídos sem bloquear a circulação
BanheiroLavatório, vaso e duchaLavatório à esquerda, vaso central, ducha à direita
AcessosPorta 0,80 m · BWC 0,70 mConforme croqui-base
VentilaçãoMaxim-ar no banheiroDormitório sem janela no conceito atual
Atenção técnica O dormitório está sem janela no conceito atual. Antes da comercialização, a solução deve ser validada quanto à ventilação, renovação de ar, iluminação, segurança, salubridade e exigências do órgão local.
ESCOPO

Níveis de entrega.

01

Essencial

Base industrializada

Infraestrutura e fechamentos definidos no escopo.

02

Completo

Ambiente finalizado

Instalações, revestimentos, louças, metais e iluminação.

03

Turn Key

Pronto para operação

Pode incluir mobiliário, climatização e itens contratados.

O nome comercial não substitui o memorial O conteúdo de cada nível deve constar expressamente na proposta. Nomes comerciais não substituem memorial descritivo, matriz de responsabilidades e lista de exclusões.
RESPONSABILIDADE TÉCNICA

Premissas antes da comercialização.

Nota técnica Este material é um estudo conceitual para portfólio e não substitui levantamento, projeto legal, projeto executivo, memoriais, licenças, aprovações ou responsabilidade técnica.
MODULUN

Precisa implantar 30 ou mais leitos?

Solicite uma configuração preliminar para sua operação. Se a capacidade for menor, veja também o ALO20, com quartos duplos, ou leia sobre como planejar alojamentos.
