CATÁLOGO · ALOJAMENTO MODULAR

Alojamento que cresce com a operação.

Conjunto modular com dez quartos para duas pessoas, banheiros privativos, varandas cobertas e capacidade total para vinte usuários.

Industrial / Comercial Alojamento modular Plug & Play 180 m² fechados
10 MÓDULOS M63-ALO-2P · 5 PARES ESPELHADOS · 20 PESSOAS
10Quartos
duplos
20Pessoas
capacidade
10Banheiros
privativos
180m² de área
fechada
225m² de área
coberta est.
1Pavimento
O PROJETO

Uma plataforma repetível
de dormitórios privativos.

O ALO20 foi pensado para organizações que precisam implantar alojamento com repetibilidade, controle de padrão e capacidade de expansão.

Dez módulos M63-ALO-2P formam duas fileiras de cinco quartos, cada um com duas camas individuais e banheiro privativo. As varandas contínuas protegem os acessos e organizam a circulação externa.

A cobertura metálica termoacústica de quatro águas unifica o conjunto, enquanto os fechamentos texturizados ocultam a estrutura industrializada.

O resultado preserva a eficiência da fabricação sem assumir aparência de contêiner ou instalação provisória.

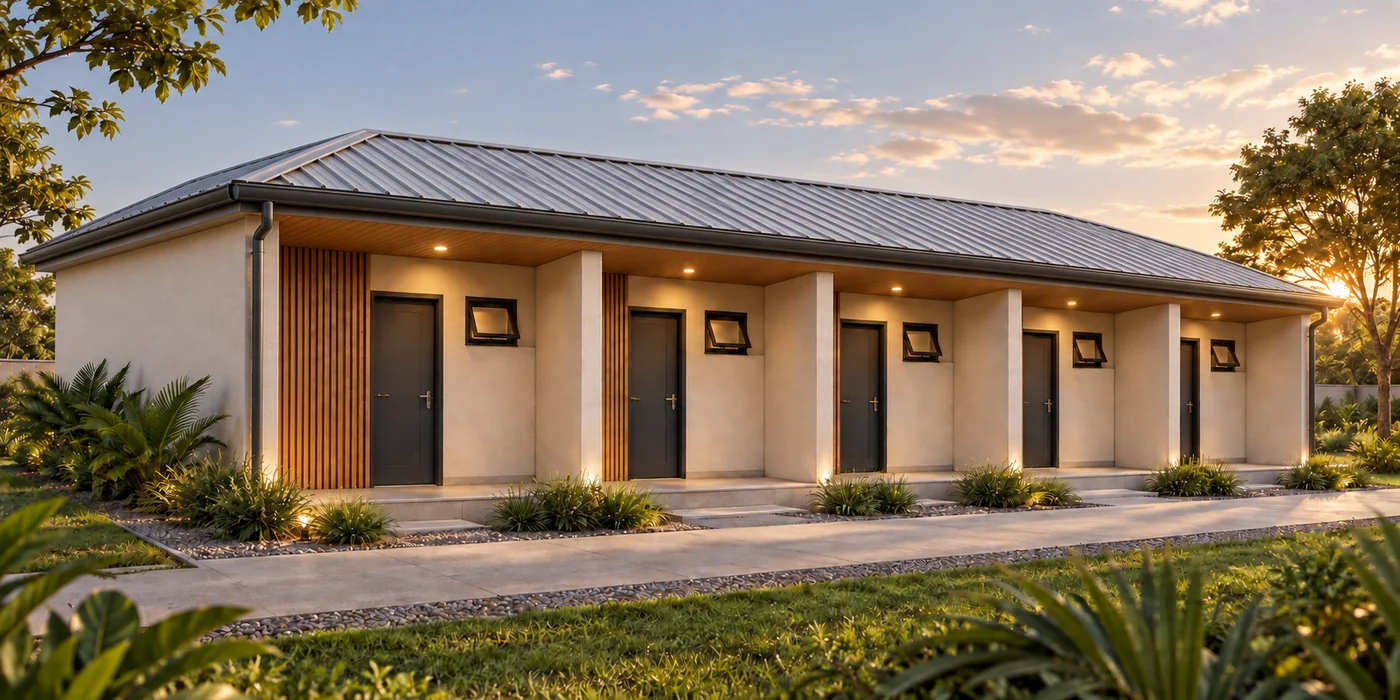

Fachada do alojamento modular ALO20 com cinco quartos e cobertura metálica em quatro águas.
CONFIGURAÇÃO DO CONJUNTO

Cinco pares espelhados.

Acessos independentes e duas varandas protegidas. Composição conceitual: 10 módulos, 10 quartos e 20 usuários.

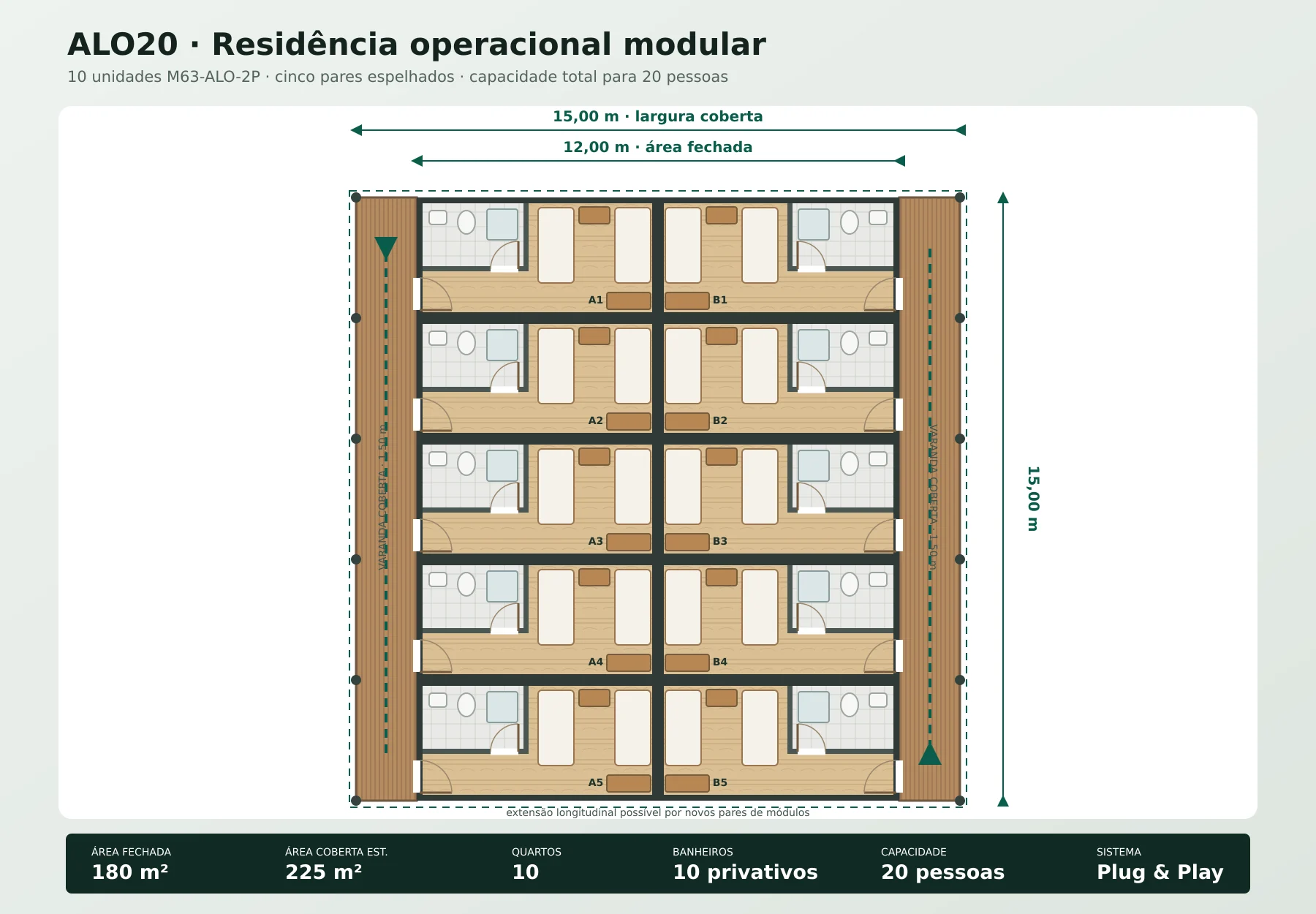

Planta geral do ALO20 com dez quartos, banheiros privativos e duas varandas.
Implantação ALO20 — núcleo fechado de 12,00 × 15,00 m e duas varandas de 1,50 m

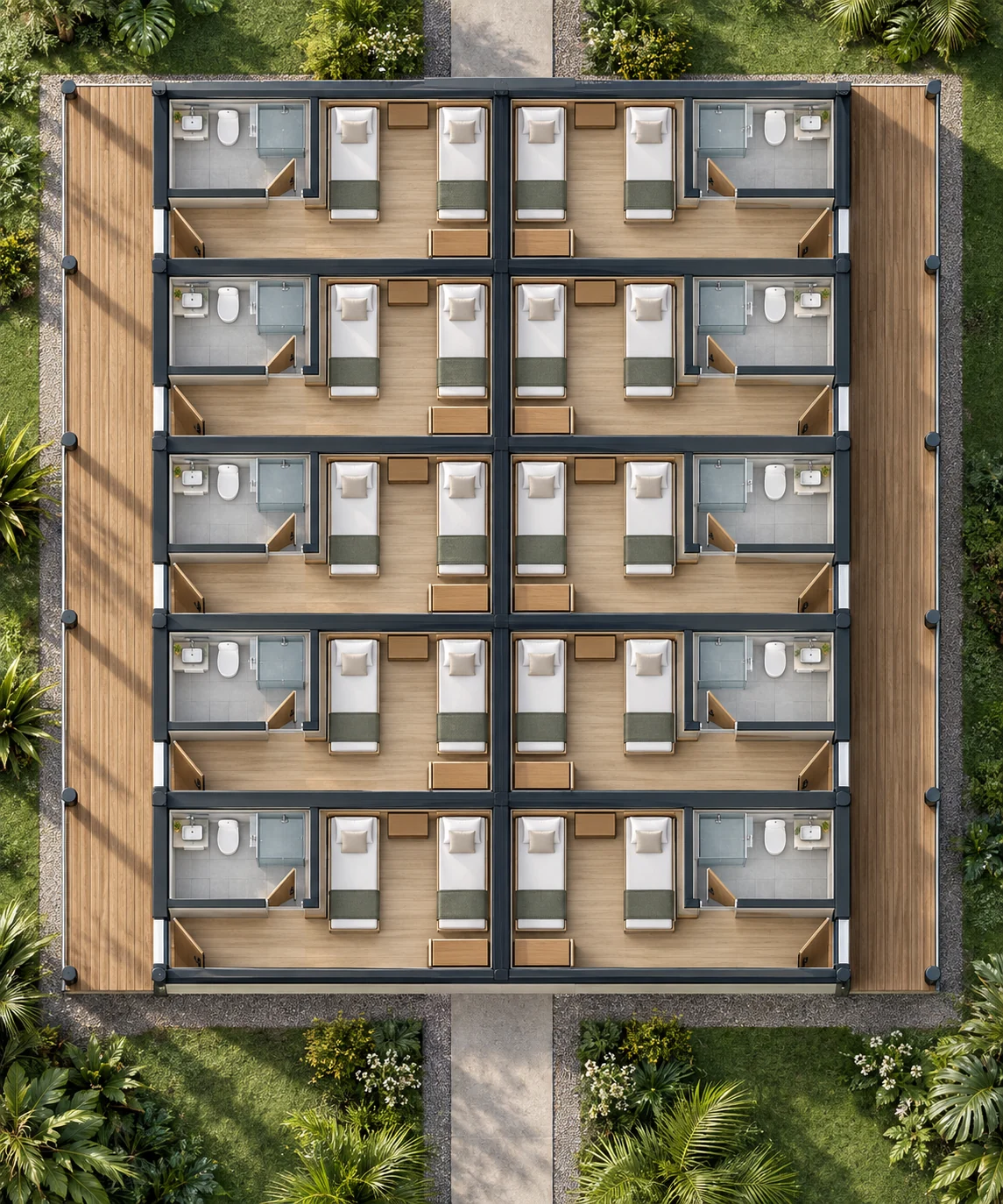

Planta humanizada do ALO20 mostrando os dez quartos duplos com banheiros privativos e as varandas laterais.
Planta humanizada — dormitório sem janela; maxim-ar exclusivo do banheiro
Leitura correta de área Os 180 m² correspondem à soma dos dez módulos fechados. Os 225 m² são uma estimativa do conjunto coberto com duas varandas de 1,50 m. Beirais, calhas, escadas, rampas e áreas técnicas devem ser medidos no projeto executivo.
COMPOSIÇÃO MODULAR

Os elementos do conjunto.

Qtd.ElementoAplicaçãoÁrea
10×M63-ALO-2PQuarto duplo com BWC privativo180 m²
2×Varanda longitudinalCirculação coberta e acesso aos quartos45 m² est.
1×Cobertura contínuaProteção do bloco e das varandas225 m² est.
EXPRESSÃO ARQUITETÔNICA

A industrialização está na lógica construtiva, não na aparência.

Fachada principal do ALO20 em elevação oblíqua com cinco acessos independentes e cobertura em quatro águas.
Fachada principal — cinco acessos independentes

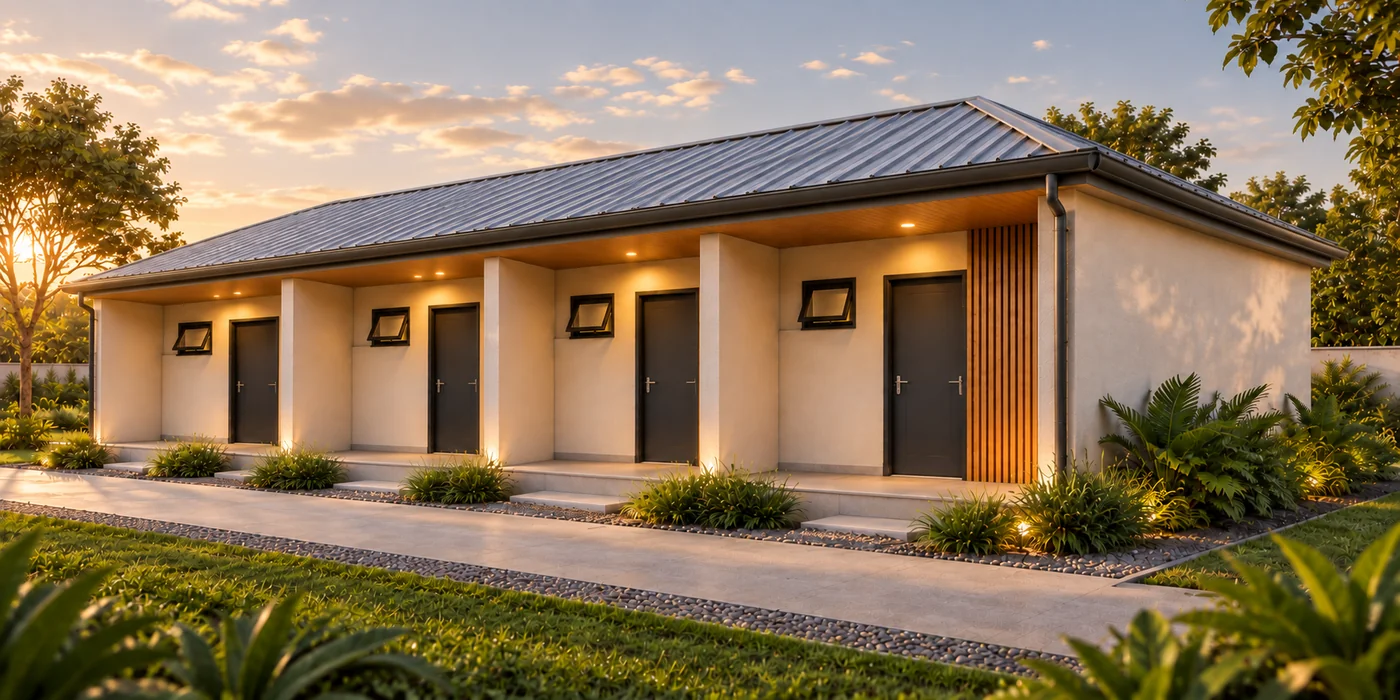

Vista do extremo direito do alojamento ALO20 com cinco acessos independentes.
Extremo oposto — repetição dos cinco quartos

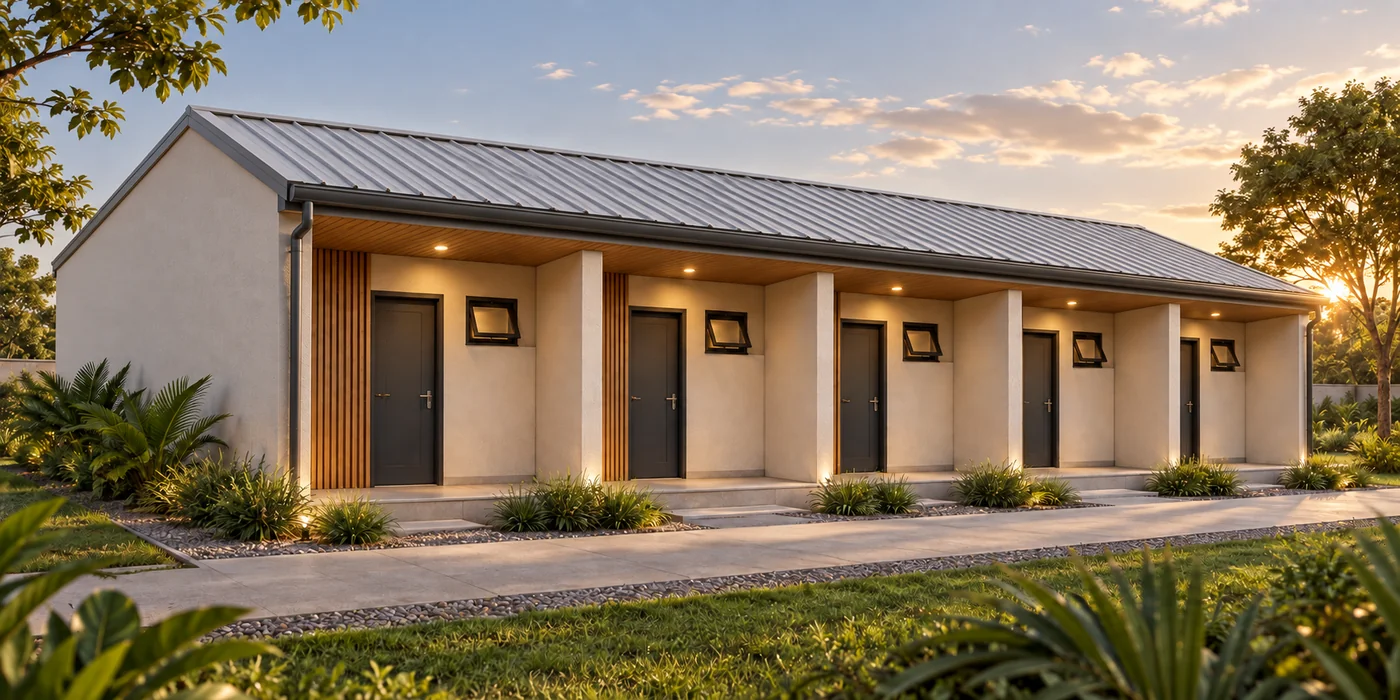

Vista lateral do ALO20 mostrando a continuidade da cobertura metálica e a varanda coberta.
Continuidade da cobertura e da varanda
EXPERIÊNCIA INTERNA

Quarto duplo.

Ambiente compacto, mas com privacidade, organização e identidade visual consistente. Paleta neutra adequada ao agro, alojamento corporativo, hostel e hospedagem econômica.

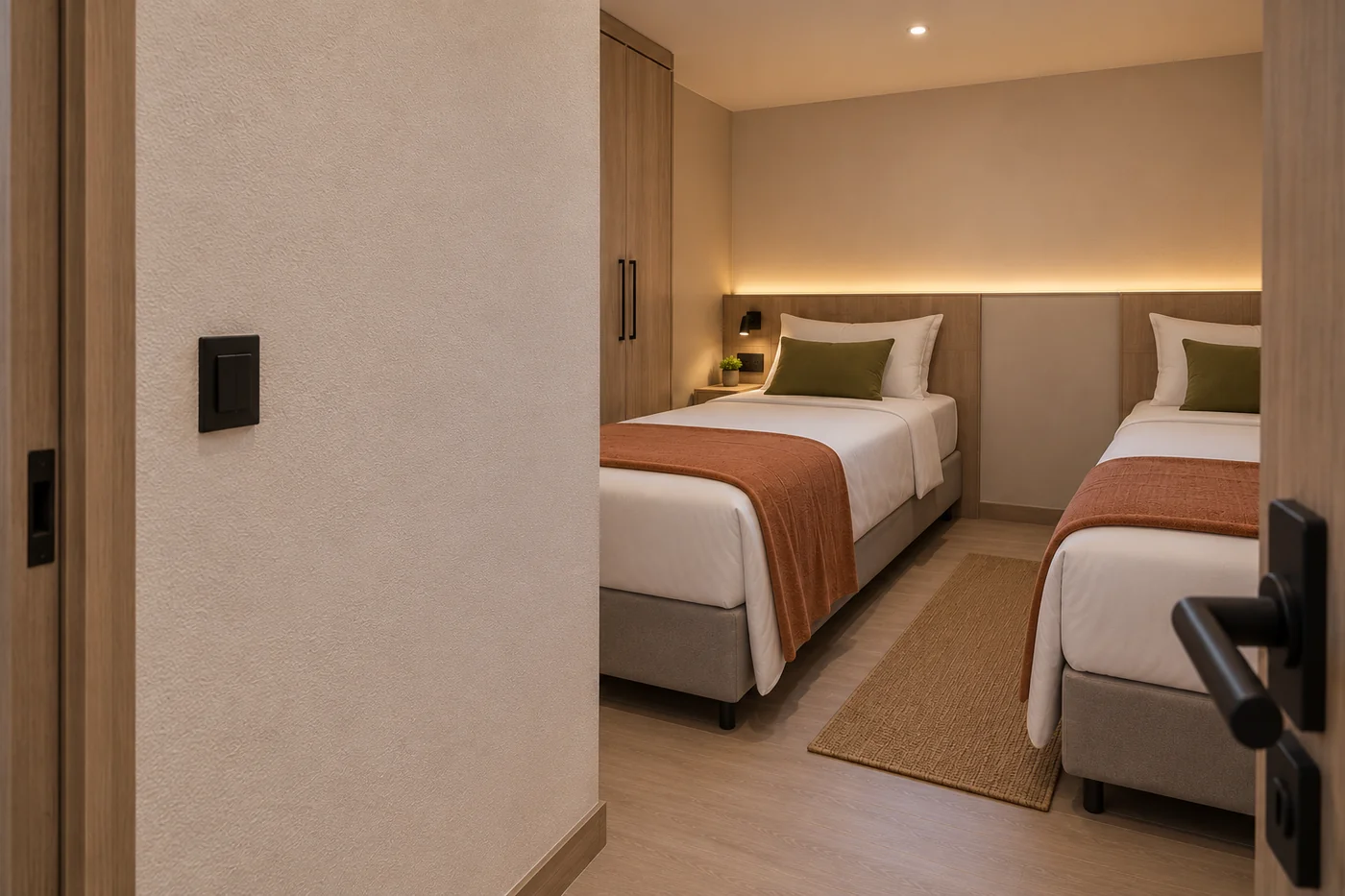

Interior do quarto duplo do ALO20 com duas camas e banheiro junto à entrada.
Acesso ao quarto — parede do BWC no primeiro plano

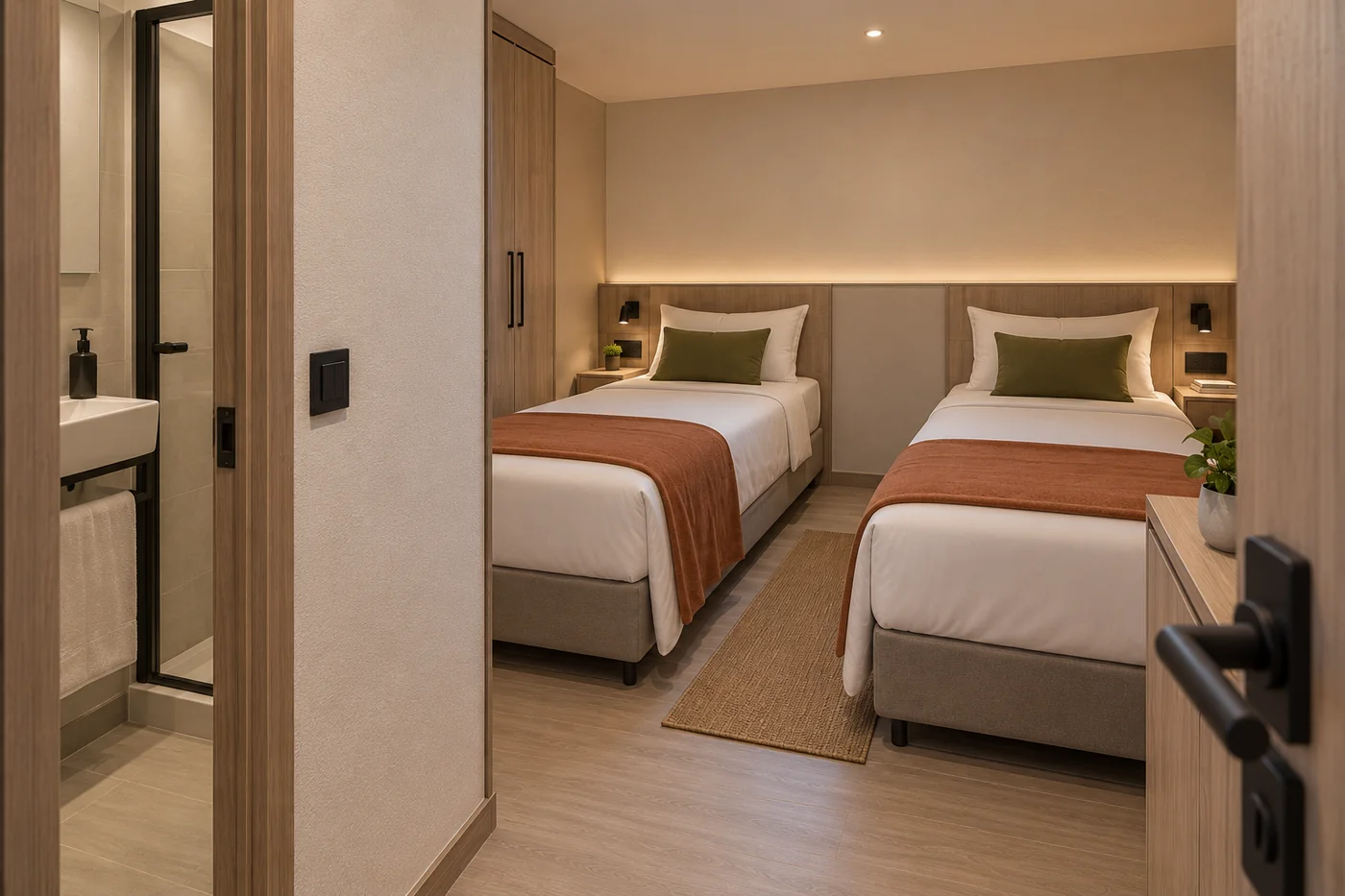

Vista do quarto duplo do ALO20 com o banheiro privativo visível junto à porta de entrada.
Duas camas individuais paralelas e banheiro privativo
Atenção A imagem ilustra atmosfera e acabamentos. A visibilidade exata das camas a partir do corredor deve seguir o modelo tridimensional executivo, sem abertura artificial de paredes ou mudança da posição da porta.
FICHA TÉCNICA

ALO20 em números.

TipologiaAlojamento modular térreo
Composição10 módulos M63-ALO-2P
Dimensão de cada módulo6,00 × 3,00 m
Área modular por quarto18 m² brutos
Área fechada total180 m²
Núcleo fechado12,00 × 15,00 m
Varandas2 faixas contínuas de 1,50 × 15,00 m
Envelope coberto estimado15,00 × 15,00 m
Área coberta estimada225 m²
Quartos / banheiros10 / 10 privativos
Ocupação2 pessoas por quarto
Capacidade total20 pessoas
Pavimentos1
CoberturaQuatro águas em painéis metálicos galvanizados termoacústicos
Estrutura aparenteNão — perfis ocultos pelos fechamentos
Possibilidade de expansãoLongitudinal, por novos pares de módulos
UNIDADE-BASE M63-ALO-2P

O quarto modular.

Módulo6,00 × 3,00 m18 m² brutos
Acesso principal0,80 × 2,10 mPosicionado ao lado do banheiro
Porta do BWC0,70 mDeslocada para a direita, com boneca mínima
Janela do BWCMaxim-ar 0,80 × 0,60 mÚnica abertura indicada no croqui-base
Camas2 un. de aprox. 0,90 × 1,90 mParalelas, com circulação central
Circulação internaAproximadamente 1,00 mA confirmar após detalhamento
DormitórioSem janela no conceito atualExige validação legal e de ventilação
Validação obrigatória O dormitório não possui janela no conceito atual. Para ocupação permanente, pode ser necessário incorporar ventilação e iluminação natural ou solução aprovada pela legislação local. O quarto padrão apresentado não deve ser divulgado como unidade PCD.
MERCADOS E ENTREGA

Uma plataforma, diversas operações.

O valor do ALO20 está na repetição: o mesmo quarto pode ser implantado em diferentes bases e ampliado por etapas.

MercadoAplicação típicaAjuste principal
AgroFazendas, unidades de safra e bases operacionaisDurabilidade, manutenção e NR-31
IndústriaParadas, expansões e unidades remotasLogística, segurança e NR-24
MineraçãoAlojamento de equipes em bases operacionaisConforto, robustez e NR-22/NR-24
ConstruçãoCanteiros e obras de longa duraçãoCompatibilização com NR-18 e plano de mobilização
HospitalidadeHostel, pousada econômica e locação por quartoIdentidade, acústica e legislação de hospedagem
Setor públicoBases temporárias e alojamento institucionalLicitação, acessibilidade e aprovações locais
ESCOPO

Níveis de entrega.

01

Essencial

Base industrializada

Estrutura, fechamentos e preparação definidos no escopo contratado.

02

Completo

Pronto para ativação técnica

Instalações e acabamentos conforme memorial e interfaces de campo.

03

Turn Key

Pronto para operar

Entrega integrada, sujeita a terreno, fundação, logística, mobiliário e aprovações.

Regra comercial Prazo e preço não são anunciados sem validar terreno, acessos de transporte, fundação, redes, distância logística, licenças e nível de acabamento.
RESPONSABILIDADE TÉCNICA

Referências de compatibilização.

NR-31 vigenteSegurança e saúde no trabalho rural, quando implantado no agro.
NR-24 vigenteCondições sanitárias e de conforto nos locais de trabalho.
NR-18 vigenteÁreas de vivência em canteiros de obras, quando aplicável.
NR-22 vigenteOperações de mineração, quando aplicável.
ABNT NBR 9050Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos.
NTCB/CBMMT e legislação localSegurança contra incêndio e pânico; adaptar à jurisdição do empreendimento.
Nota técnica As normas devem ser consultadas em sua versão vigente e aplicadas pelo responsável técnico conforme uso, local e enquadramento da edificação. Este material é um estudo conceitual para portfólio: não constitui projeto executivo, orçamento fechado ou autorização de uso.
MODULUN

Precisa alojar sua equipe com rapidez
e possibilidade de expansão?

A Modulun avalia capacidade, terreno, logística e nível de entrega para configurar o alojamento adequado à sua operação. Antes disso, vale ler sobre como planejar alojamentos.

Falar com um especialista →
